Классификация фланцев по ГОСТу

Классификация фланцев по ГОСТ очень систематична и в основном основана на способе соединения с трубой, форме уплотнительной поверхности и уровне давления.Современные российские стандарты (ГОСТ 33259-2015) соответствуют европейским стандартам (EN), но традиционные советские стандарты (такие как гост 12820-80) все еще используются во многих случаях.

Ниже приведена подробная классификация фланцев по ГОСТУ：

1.Классифицируется по способу соединения с трубопроводом

Это основной метод классификации, который определяет способ приварки фланца к трубе.

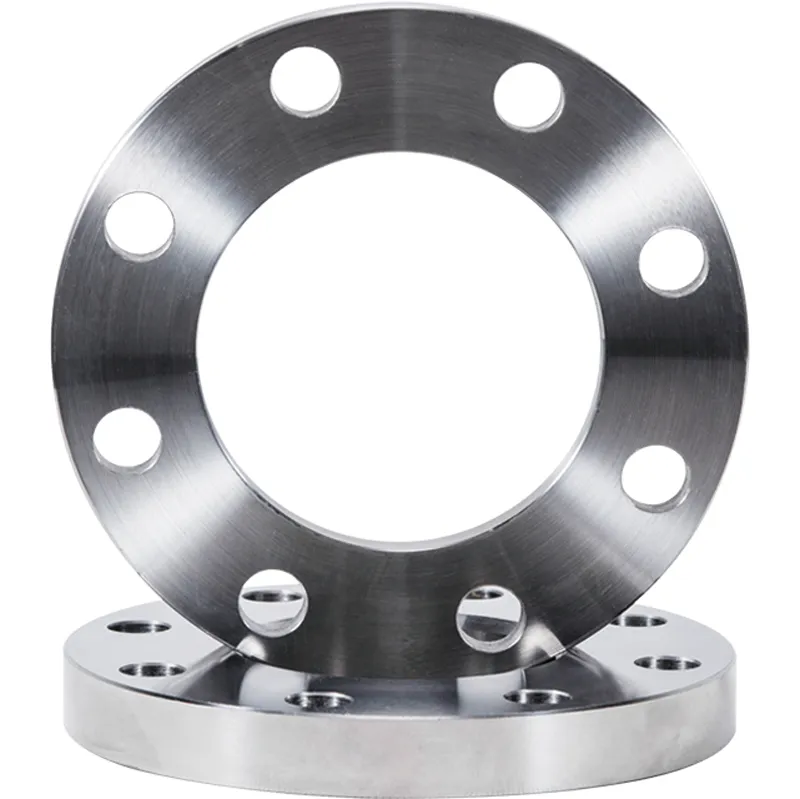

(1).Плоский сварочный ФЛАНЕЦ (ФЛАНЕЦ PL)

Внутреннее отверстие фланца немного больше наружного диаметра трубы, и труба может “проскальзывать” во фланец.Он соединен двумя угловыми сварными швами внутри и снаружи.Его легко выровнять, а стоимость невелика, но несущая способность ниже, чем у фланцев, сваренных встык. Он широко используется в системах низкого давления и не требующих жестких условий труда, таких как системы водоснабжения и подачи пара низкого давления.

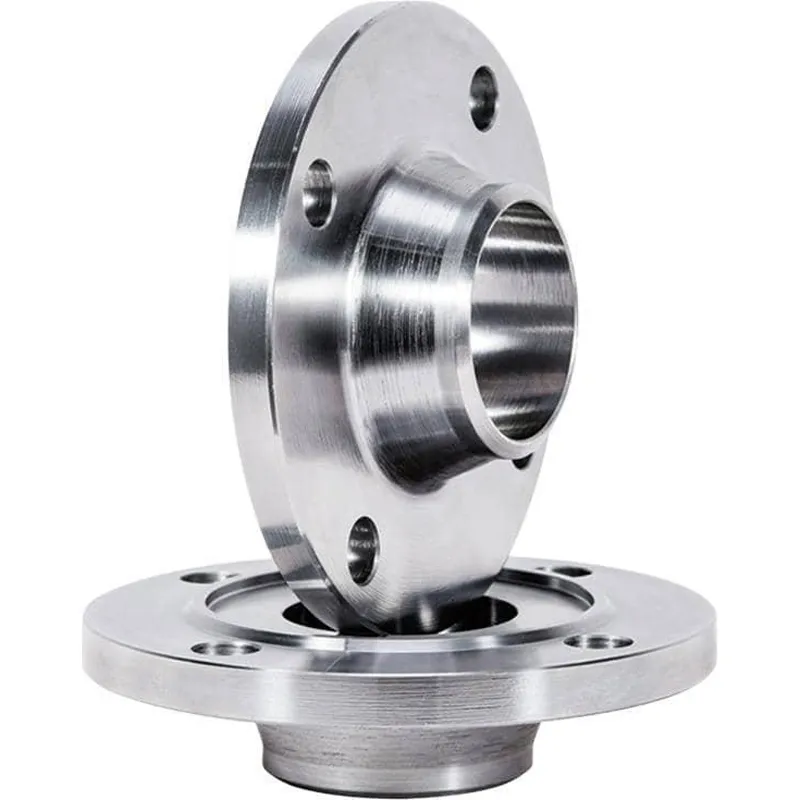

(2).Фланец для стыковой сварки (ФЛАНЕЦ WN)

Фланец имеет длинную коническую горловину и соединяется с трубой стыковой сваркой.Сварной шов обладает высокой прочностью, оптимальным распределением напряжений, а также хорошей усталостной и виброустойчивостью. Наиболее широко применяемый, он используется в суровых условиях работы с высоким давлением, высокой температурой, циркуляцией при высоких и низких температурах или в вредных средах.Например, магистральные трубопроводы нефтяной, химической промышленности и электростанций.

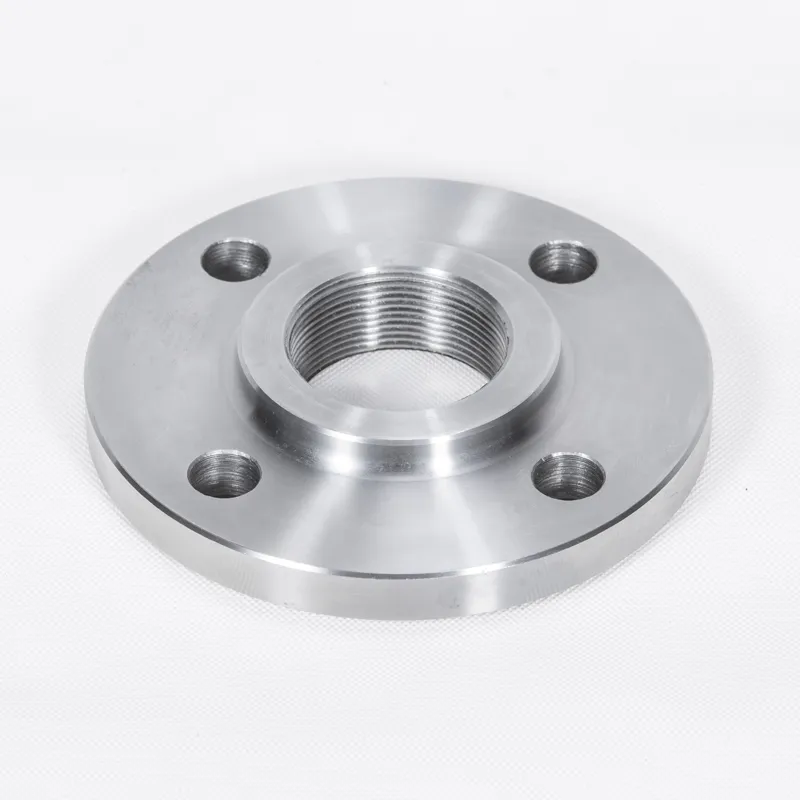

(3).Резьбовой фланец

Внутреннее отверстие фланца обработано резьбой, и оно непосредственно соединяется с трубой наружной резьбой.Сварка не требуется. Он обычно используется в местах, где сварка запрещена (например, в некоторых взрывоопасных зонах), или для соединения труб из оцинкованной стали, труб из цветных металлов и т.д.Несущая способность при давлении ограничена прочностью резьбы.

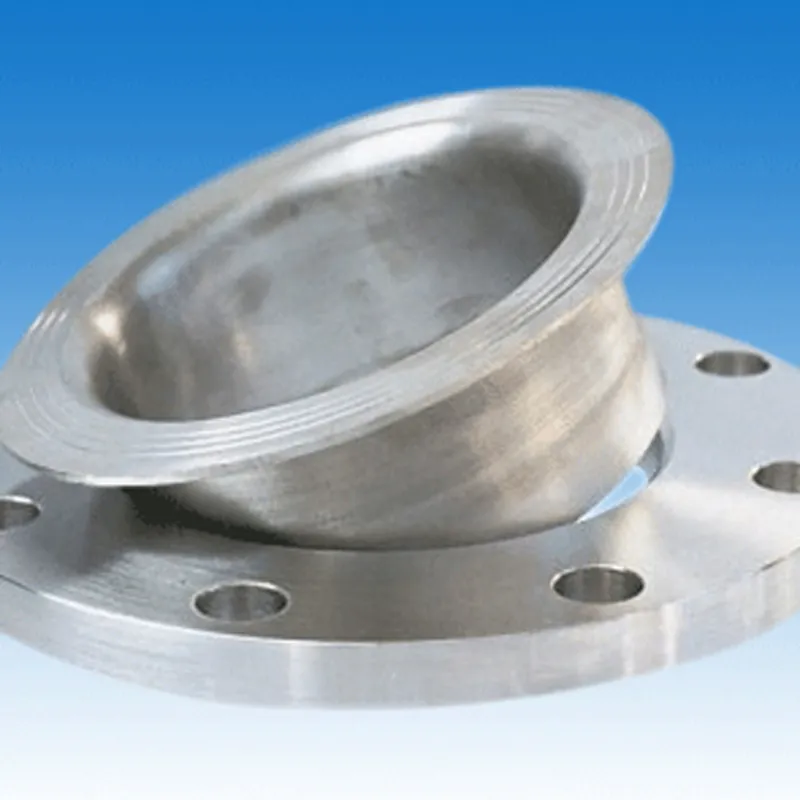

(4).Свободный фланец втулки/петлительный фланец

(Фланец для соединения внахлестку (LJ))

Он состоит из двух частей: свободного фланца и сварочного кольца с горловиной.Сначала кольцо приваривается к трубе, и фланец может свободно вращаться. Преимущество заключается в том, что его можно поворачивать для облегчения выравнивания отверстий под болты.Он подходит для труб, требующих частой разборки или осмотра, или там, где из-за ограниченного пространства трудно повернуть фланец для выравнивания отверстия под болт.Сам по себе он не выдерживает давления, а давление передается на сварочное кольцо.

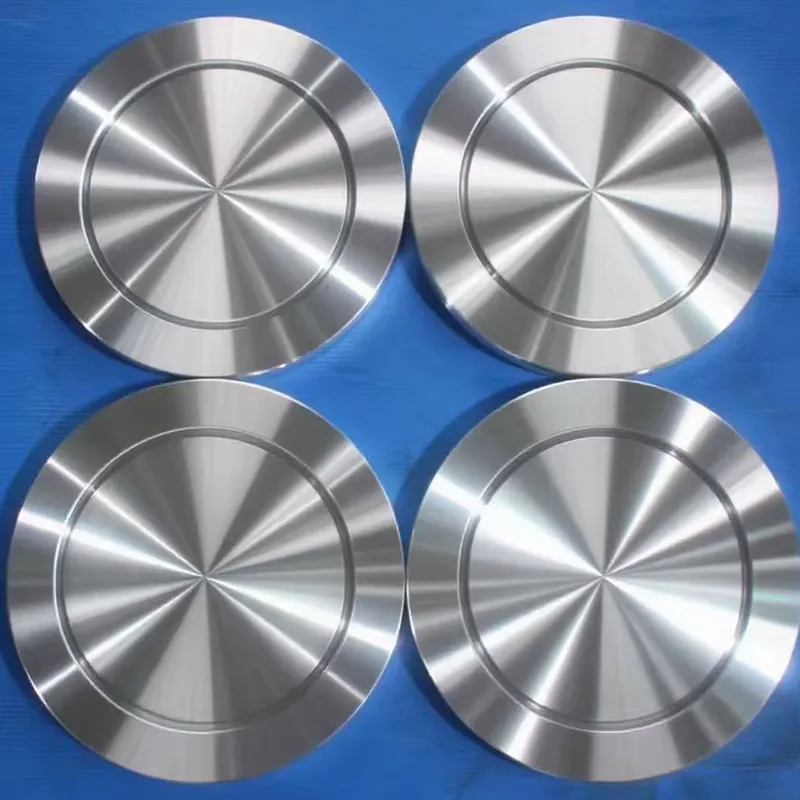

(5).Фланец глухой пластины(Глухой фланец ATK (BL)

Это цельный диск без внутренних отверстий.Используется для закрытия концов, клапанов или канализационных люков труб. Он используется для изоляции трубопроводной системы с целью облегчения дальнейшего расширения или для создания оголовка в конце системы.

2.Классифицируется по форме уплотняющей поверхности

Уплотнительная поверхность определяет тип и герметизирующий эффект прокладки.

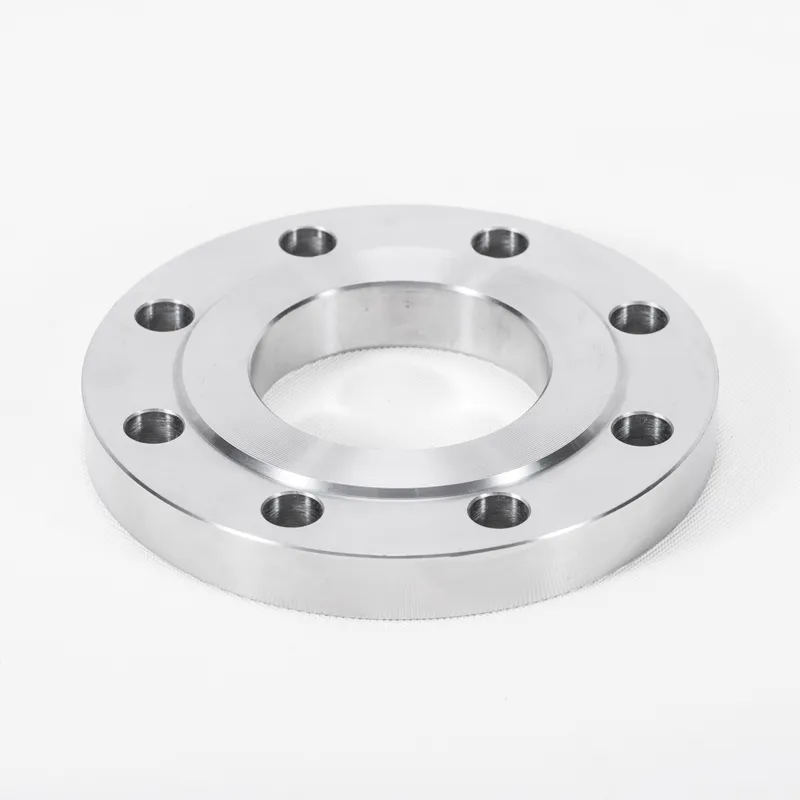

(1).Выпуклая приподнятая поверхность (RF)

Уплотнительная поверхность представляет собой приподнятую концентрическую поверхность тора.Это наиболее распространенная форма.Прокладка помещается на выпуклую поверхность и прижимается при затягивании болтов, что обеспечивает хороший герметизирующий эффект. Большинство областей применения, таких как вода, пар, нефть, природный газ и т.д.

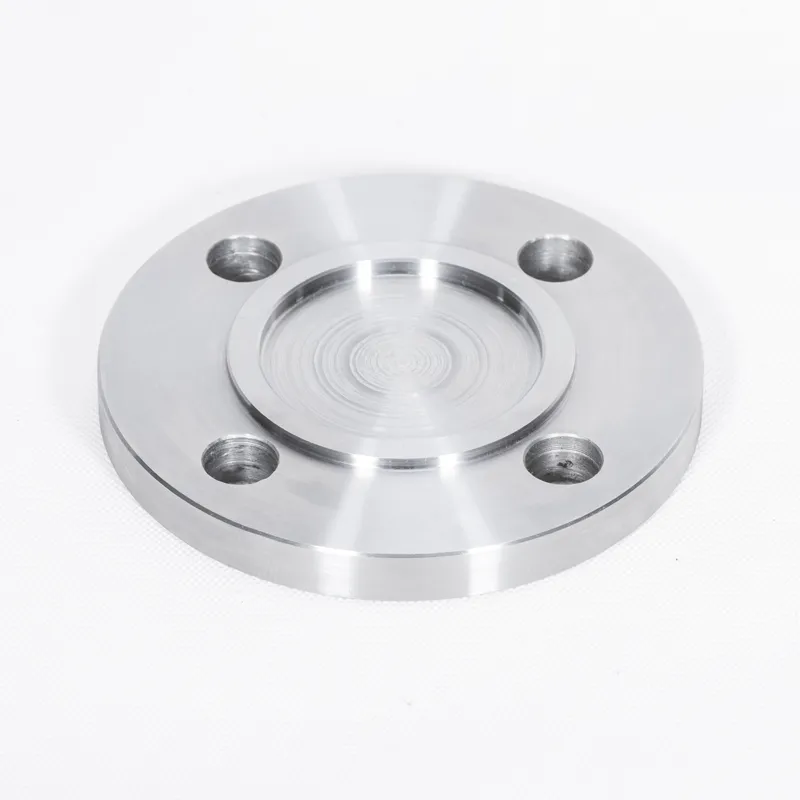

(2).Вогнутая и выпуклая поверхность Мужчина-Женщина (М/Ж)

В сочетании используется пара фланцев, один из которых выпуклый (наружный), а другой - вогнутый (внутренний).Прокладка расположена на вогнутой поверхности, и ее нелегко выдавить. Он используется в ситуациях, когда давление выше и среда более подвержена утечке.Стоимость ниже, чем у шипа и канавки на поверхности.

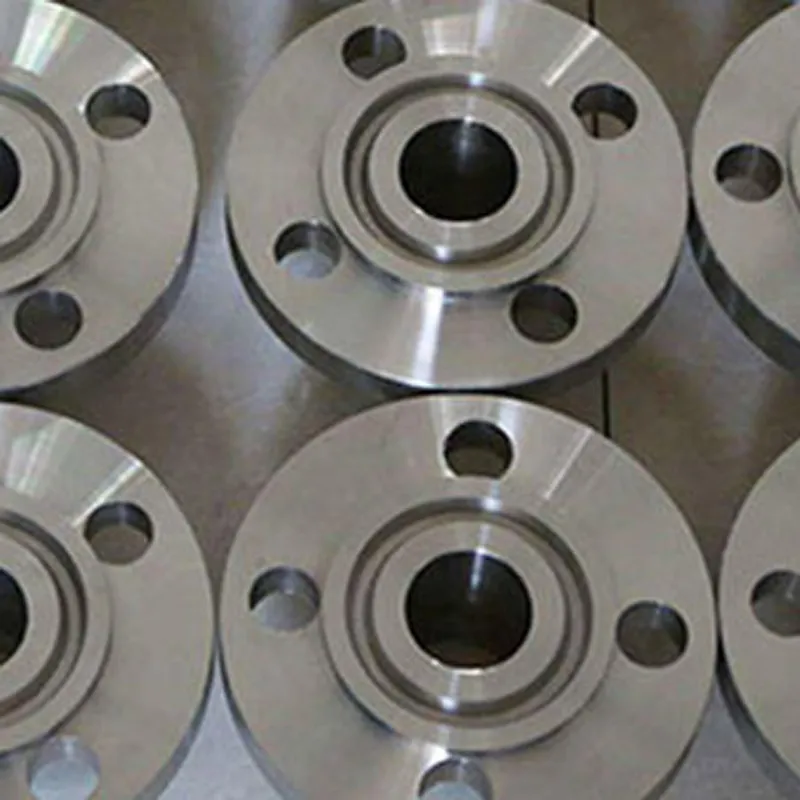

(3).Поверхность шипа и канавки

Шпунтовая канавка (T/G) используется в сочетании с парой фланцев, один из которых предназначен для поверхности шпунта (Tongue), а другой - для поверхности паза (Groove).Прокладка помещается в канавку и ограничена с обеих сторон.Наилучшая герметичность. Он используется в суровых условиях работы с чрезвычайно высокими требованиями к герметичности, таких как легковоспламеняющиеся, взрывоопасные, токсичные, высокий вакуум и т.д.

(4).плоский Плоская поверхность (FF)

Вся поверхность фланца плоская.Обычно используется в сочетании с прокладками во всю плоскость. Он обычно используется в средах с низким давлением и низкой опасностью для окружающей среды (таких как чугунные фланцы) или в плоских соединениях с оборудованием (таким как насосы и клапаны).
