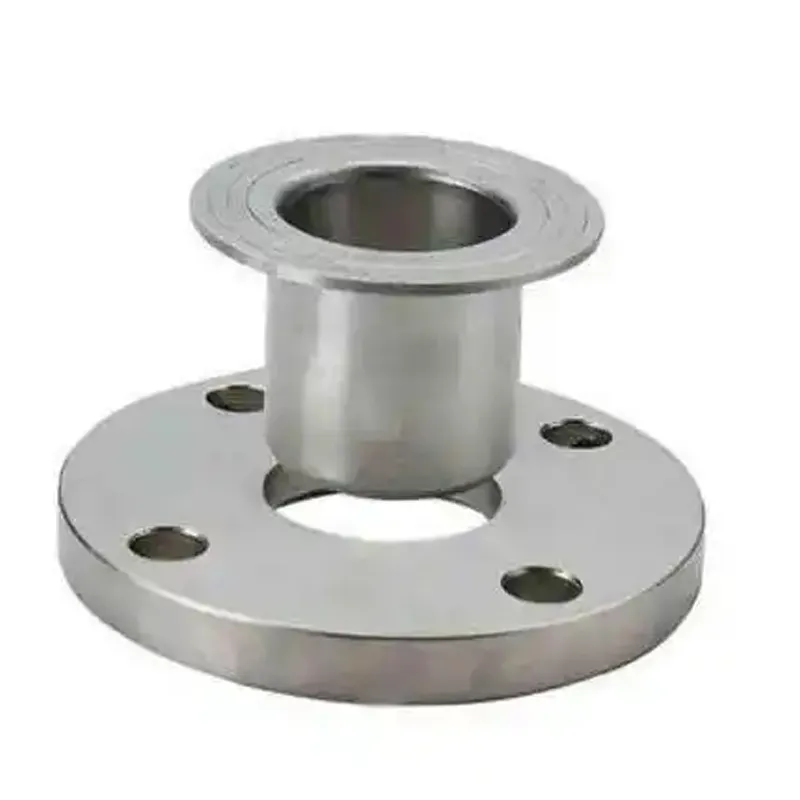

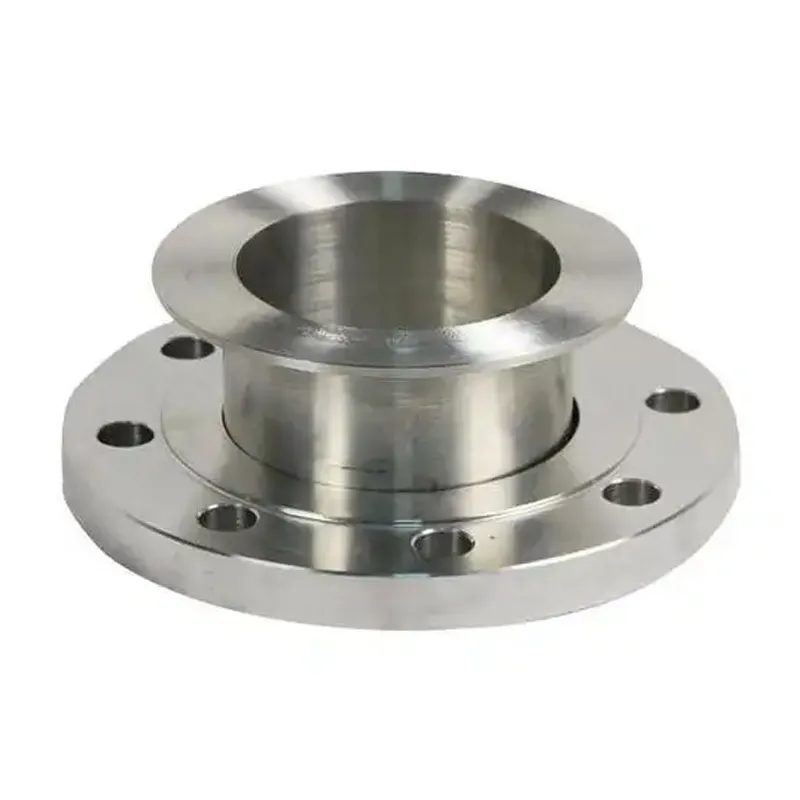

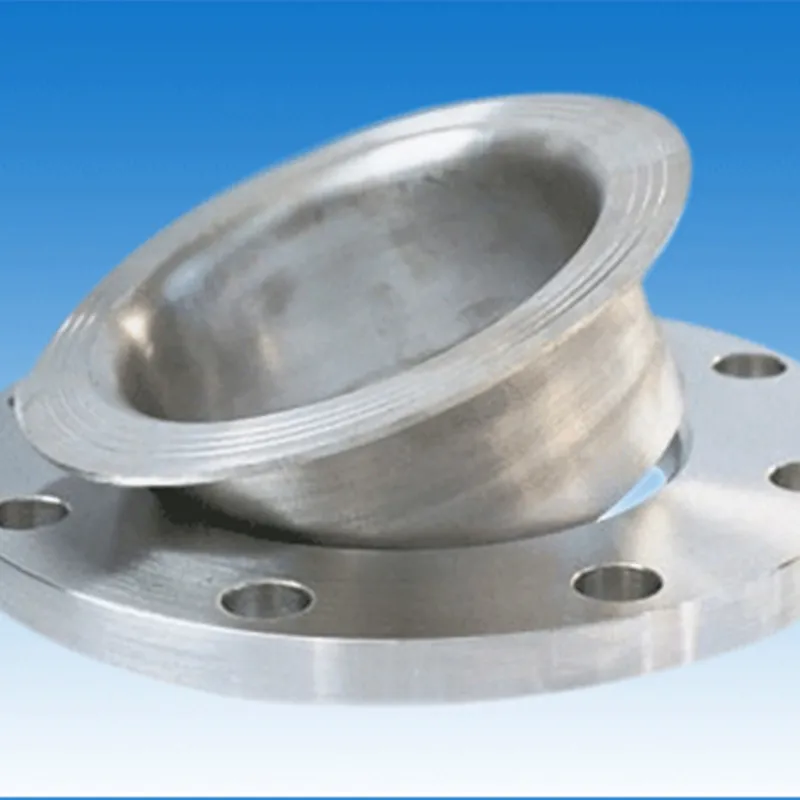

Фланец свободный на приварном кольце
Фланец со свободной втулкой, что в переводе с английского означает фланец с притертым соединением или свободный фланец, является его основной особенностью: сам фланец не приваривается непосредственно к трубе, но “свободная втулка” находится на отбортовке, сварочном кольце и других ...
Описание
маркер
Фланец со свободной втулкой, что в переводе с английского означает фланец с притертым соединением или свободный фланец, является его основной особенностью: сам фланец не приваривается непосредственно к трубе, но "свободная втулка" находится на отбортовке, сварочном кольце и других аксессуарах трубы или фитингов, а уплотнение и соединение достигаются с помощью крепежных болтов.

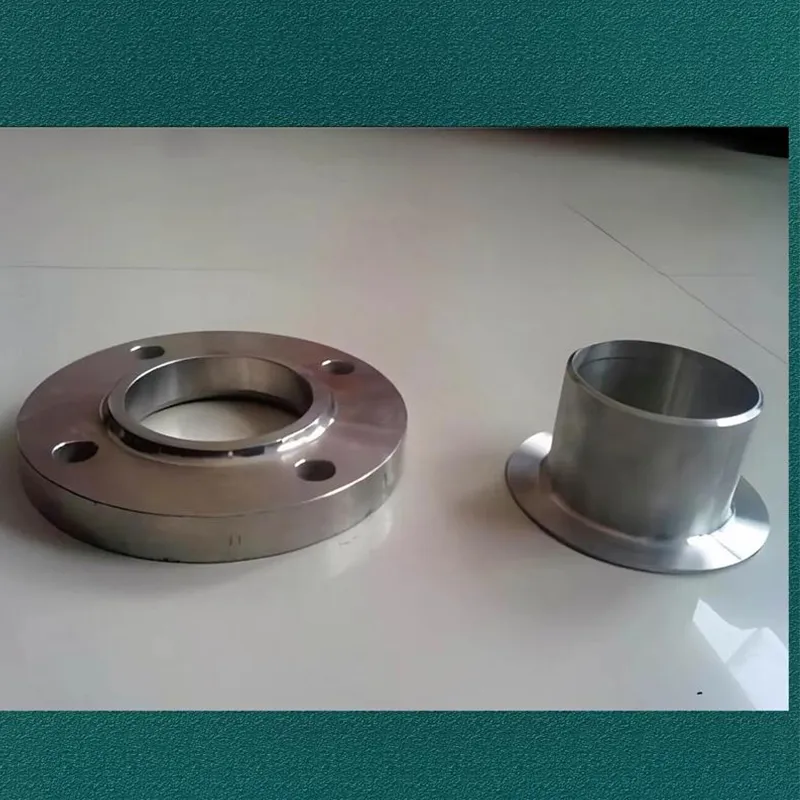

Обычно он состоит из двух частей:
1.Свободный фланец втулки: Независимое фланцевое кольцо без горловины с внутренним диаметром отверстия, превышающим наружный диаметр трубы.
2.Принадлежности для сварки: заглушка (конец короткого сечения /короткая труба с отбортовкой) из того же материала, что и труба, один конец которой приваривается к трубе встык, а другой конец обрабатывается в виде уплотнительной поверхности с отбортовкой.
Во время установки заглушка сначала приваривается к трубе, затем свободный фланец устанавливается поверх заглушки, и, наконец, фланец и сопряженный фланец соединяются болтами, а отбортовочная поверхность заглушки прижимается усилием болта для достижения уплотнения.
Основные характеристики
1.Фланец можно поворачивать: поскольку фланец не закреплен, его можно свободно поворачивать на 360 градусов, что чрезвычайно упрощает выравнивание отверстий для болтов, особенно когда пространство для установки ограничено или необходимо застегнуть несколько фланцев с разными углами, что имеет большие преимущества.
2.Устранение напряжения при затяжке болта: При затягивании болта фланец может адаптивно регулировать свое положение, тем самым уменьшая напряжение при изгибе, приложенное к болту, так что болт в основном выдерживает растягивающее усилие и соединение становится более надежным.
3.Экономия: Корпус фланца может быть изготовлен из различных материалов (таких как углеродистая сталь) трубопровода, в то время как единственный заглушка использует те же дорогие материалы (такие как нержавеющая сталь и легированная сталь), что и трубопровод.Это может значительно снизить затраты в проектах, в которых используются дорогостоящие материалы в больших масштабах.
4.Простое техническое обслуживание: при необходимости демонтажа просто ослабьте болты, чтобы отодвинуть незакрепленный фланец, не перемещая саму трубу.Это очень удобно для капитального ремонта или замены прокладки.
5.Низкая устойчивость к термическим нагрузкам: не подходит для трубопроводов с сильным тепловым расширением, поскольку незакрепленная конструкция втулки не может ограничить осевое перемещение трубопровода.
Преимущества и недостатки
сильная сторона：
1.Простота установки и выравнивания: отверстия для болтов можно свободно поворачивать и выравнивать, что значительно экономит время установки и рабочую силу.
2.Высокая экономическая эффективность: экономия дорогостоящих материалов и снижение общих затрат по проекту.
3.Устойчивость к нагрузкам на изгиб болтов: повышает надежность соединения.
4.Простота обслуживания: простота демонтажа, простота осмотра и неразрушающий контроль (NDT).
порок：
1.Несущая способность при низком давлении: его конструкция определяет, что он, как правило, не может использоваться в системах с высоким давлением, обычно ограничиваясь классами 150 и 300 (американский стандарт) или PN6/10/16/25 (Национальный стандарт / европейский стандарт).
2.Низкая взрывостойкость: при избыточном давлении в системе ее целостность не так хороша, как у встроенного фланца.
3.Много деталей: требуются две детали, заглушка и фланец, управлять которыми сложнее, чем одним фланцем.
4.Применимо не ко всем условиям работы: не подходит для участков труб с сильной вибрацией, частым изменением температуры или напряжением при изгибе.
