GOST 33259-2015 Дата публикации: 2015 год Дата введения в действие: 1 июля 2016 года Статус стандарта: Действующий Данный стандарт заменил несколько старых стандартов советского периода (таких как ГОСТ 12815-80, ГОСТ 12816-80 и др.), являясь объединенным и модернизированным стандартом, напр...
Описание
маркер
GOST 33259-2015
Дата публикации: 2015 год
Дата введения в действие: 1 июля 2016 года
Статус стандарта: Действующий
Данный стандарт заменил несколько старых стандартов советского периода (таких как ГОСТ 12815-80, ГОСТ 12816-80 и др.), являясь объединенным и модернизированным стандартом, направленным на сближение с европейскими и международными стандартами (например, EN 1092-1), при этом сохраняя традиционные потребности рынка стран СНГ. ГОСТ 33259-2015 устанавливает присоединительные размеры, конструктивные формы, технические требования и методы маркировки стальных фланцев, используемых для арматуры, фитингов, сосудов и трубопроводов (номинальное давление от PN 2.5 до PN 250).
Основные области применения включают:
1.Нефтяная и газовая промышленность
2.Химическая и нефтехимическая промышленность
3.Судостроение и оффшор-сооружения
4.Энергетическая промышленность
5.Другие промышленные области, требующие фланцевых соединений высокого давления, высоких температур или высокой надежности

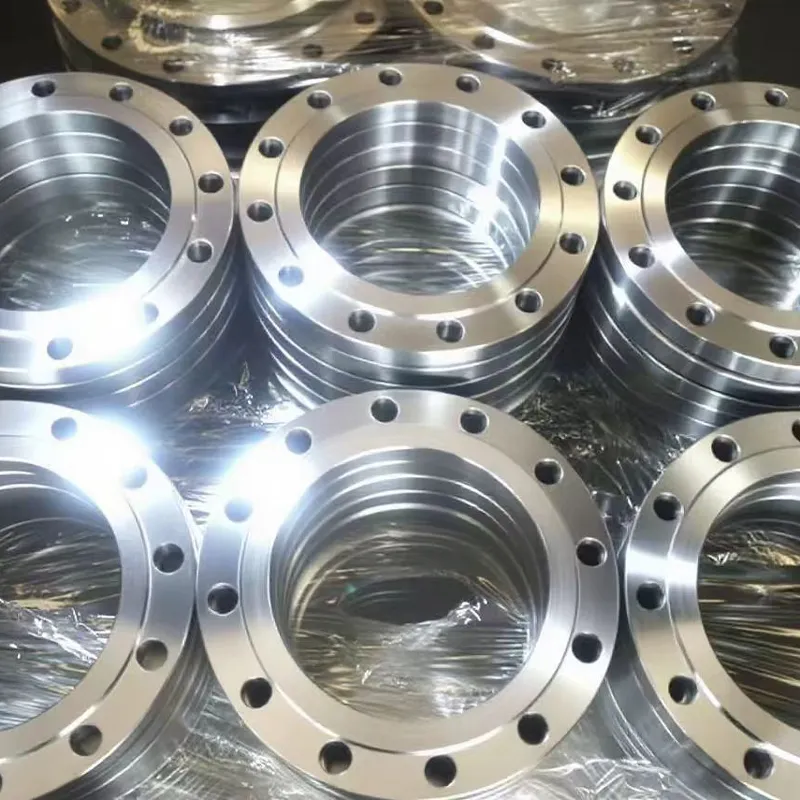

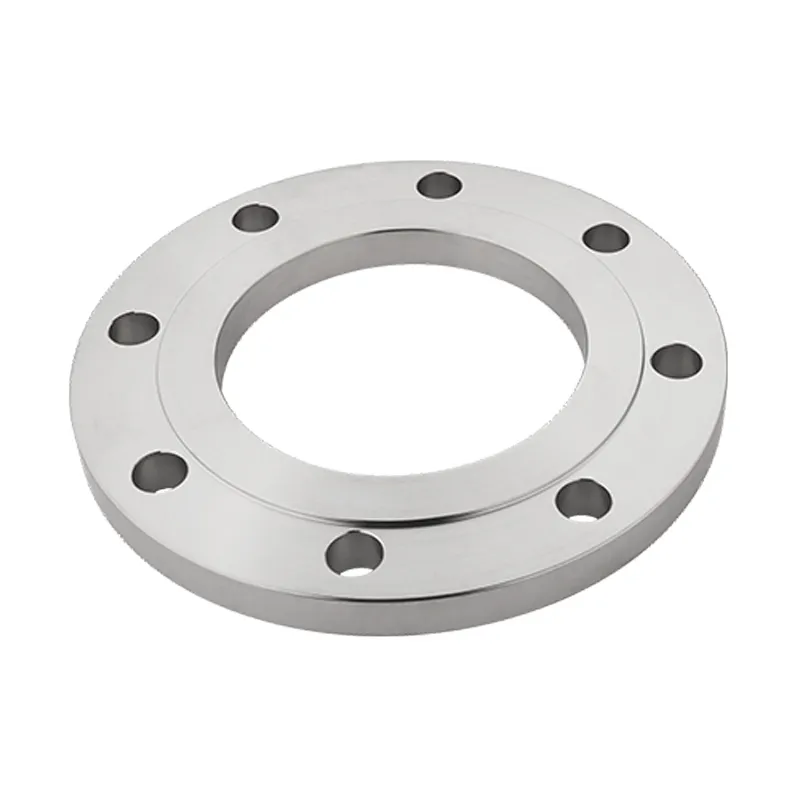

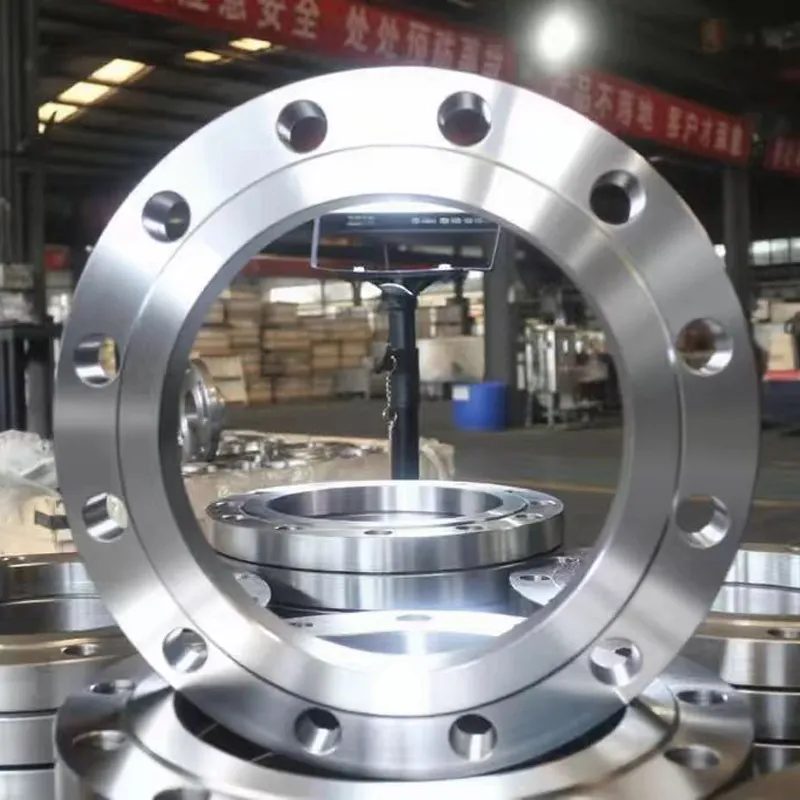

Плоский фланец (PL): Фланцевое кольцо надевается на трубопровод и приваривается с внутренней и наружной сторон, подходит для среднего и низкого давления.
Классы номинального давления (PN)
Стандарт определяет полный ряд классов давления: от PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160 до PN 250. Классы PN 100 и выше, реже встречающиеся в европейских стандартах, отражают охват особых условий высокого давления данным стандартом.
Типы уплотнительных поверхностей
Стандарт устанавливает различные типы уплотнительных поверхностей для Адаптироваться к разным сред и давлений:
1.Выступ (RF): Наиболее распространенный тип, используется с мягкими прокладками (например, неметаллическими).
2.Выступ-впадина (MFM): Состоит из выступа и впадины, используемых в паре, прокладка располагается во впадине, обеспечивает хорошую центровку.
3.Шип-паз (TG): Состоит из шипа и паза, используемых в паре, обеспечивает наилучшую герметичность, подходит для легковоспламеняющихся, взрывоопасных и токсичных сред.
4.Под линзовую прокладку (RJ): Используется металлическая кольцевая прокладка (например, овального или восьмиугольного сечения), применяется в условиях самых высоких давлений и температур (например, PN 100 и выше).
связаться с нами
Сопутствующие популярные продукты
Фланец под приварку в раструб
SW фланец - это аббревиатура от Фланец с раструбной сваркой, его стандартное китайское название -...
Алюминиевый фланец для ГИС/ГИЛ высоковольтных выключателей
В высоковольтных распределительных устройствах фланцы из алюминиевого сплава являются ключевыми к...
Кованое кольцо из алюминиевого сплава 7075-T7352
Кованое кольцо из алюминиевого сплава 7075 относится к кольцевым деталям, изготовленным из загото...
Специальный фланец по чертежу заказчика
Обработка чертежей” относится к процессу, посредством которого заказчики предоставляют чертежи ко...
Фланец по ANSI B16.5
Стандартный фланец ANSI B16.5 - это стандарт, выпущенный ASME (Американским обществом инженеров-м...
Кованое кольцо из алюминиевого сплава 7075-T651
Кованое кольцо из алюминиевого сплава 7075 относится к кольцевым деталям, изготовленным из загото...
Фланец по ASME B16.5 CLASS 1500
ASME B16.5 выпускается и управляется ASME (Американским обществом инженеров-механиков). Обычно он...

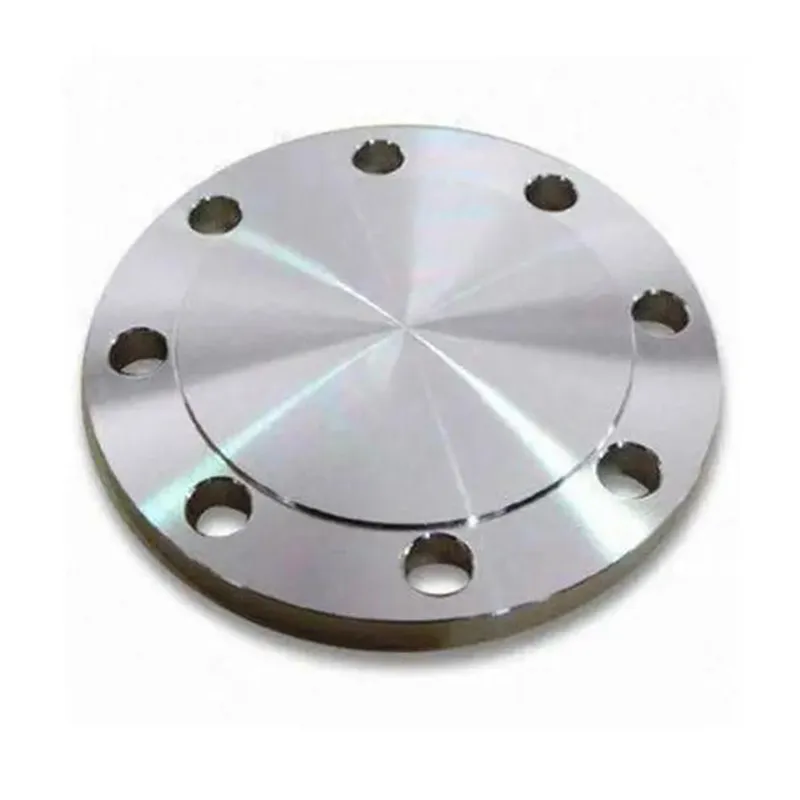

Фланец из нержавеющей стали
Предпочтение отдается фланцам из нержавеющей стали из-за их свойств материала. К основным преимущ...
Кованое кольцо из алюминиевого сплава 5083-H112
Кованое кольцо из алюминиевого сплава 5083 относится к кольцевым деталям, изготовленным из загото...
Кованое кольцо для изолятора
Ковочное кольцо изолятора из алюминиевого сплава представляет собой соединительный металлический ...

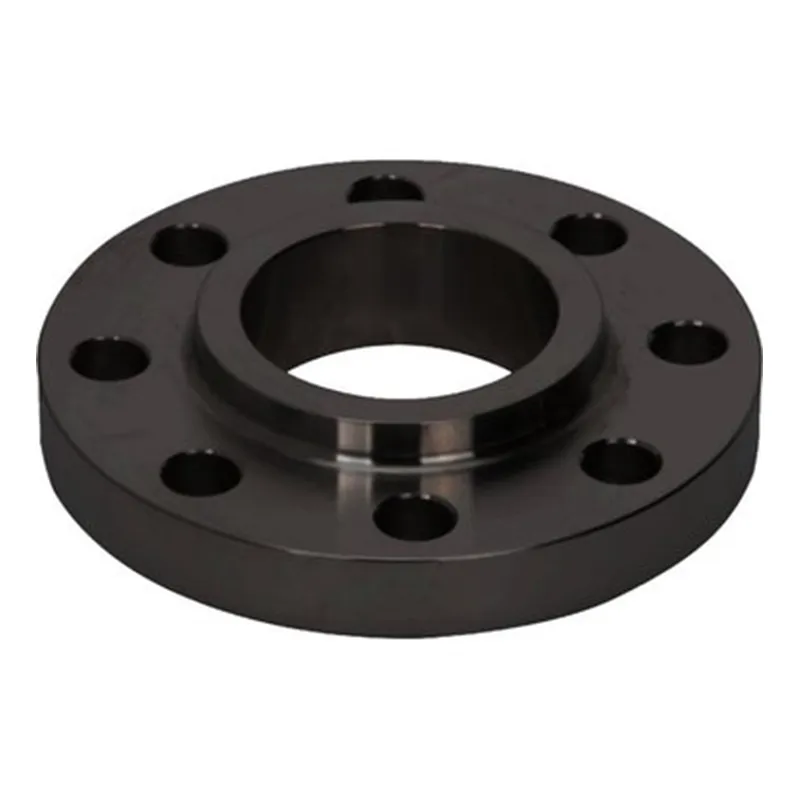

Фланец с чёрным покрытием
«Фланцы с черным лакокрасочным покрытием» обычно относятся к фланцам, прошедшим обработку «чернен...
Кованое кольцо из алюминиевого сплава 5083-H111
кованое кольцо из алюминиевого сплава 5083 относится к кольцевым деталям, изготовленным из загото...
Кованые алюминиевые изделия по чертежу заказчика
В качестве ключевого соединительного компонента в современной промышленности фланцы из алюминиево...

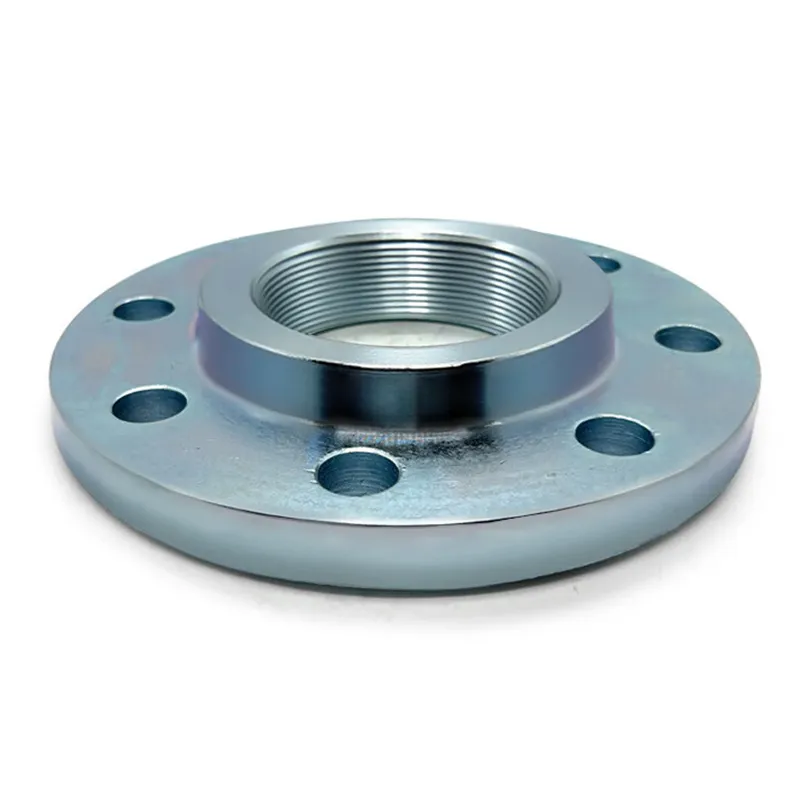

Фланец оцинкованный
Оцинкованные фланцы - это фланцы, на которые позже нанесен слой цинка процессами "горячего цинков...

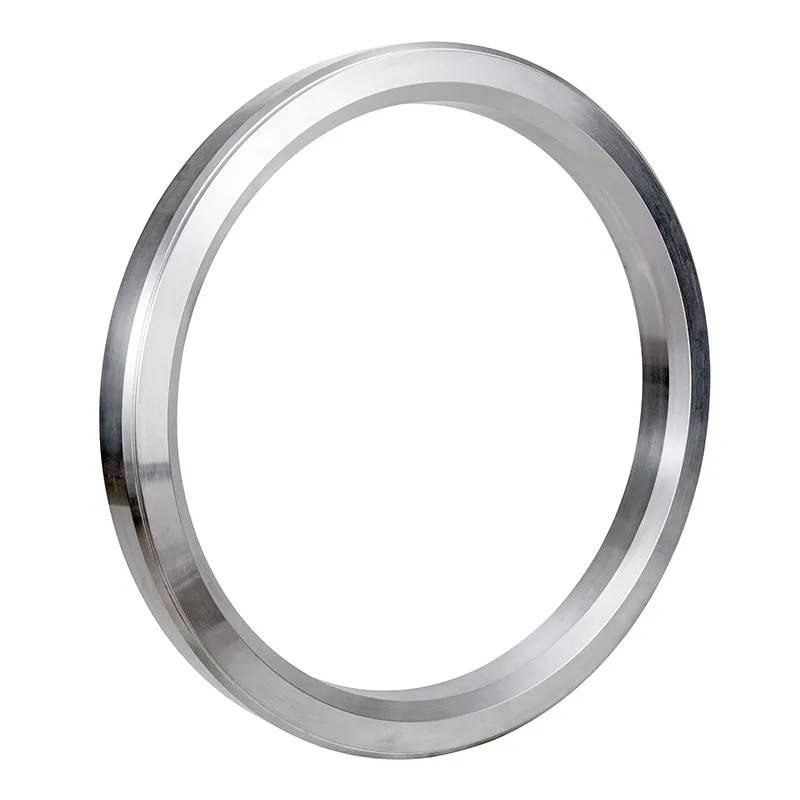

Кованое кольцо из алюминиевого сплава 6061-T6
