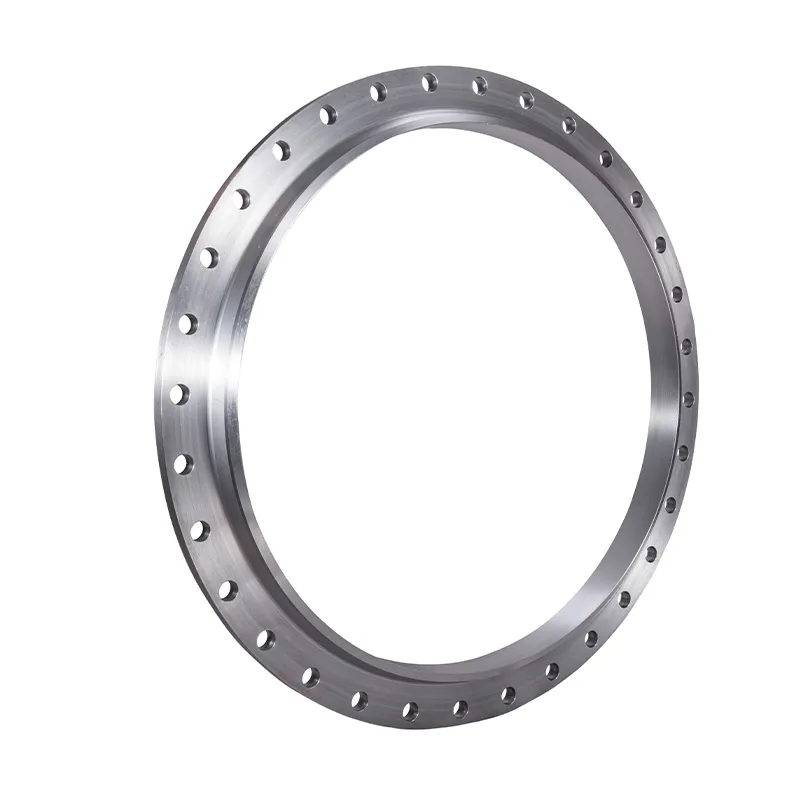

Фланец с удлинённым горлом
-
Специальный фланец по чертежу заказчика
-
Фланец плоский по ГОСТ
-
Кованое кольцо из алюминиевого сплава 5083-H112
-

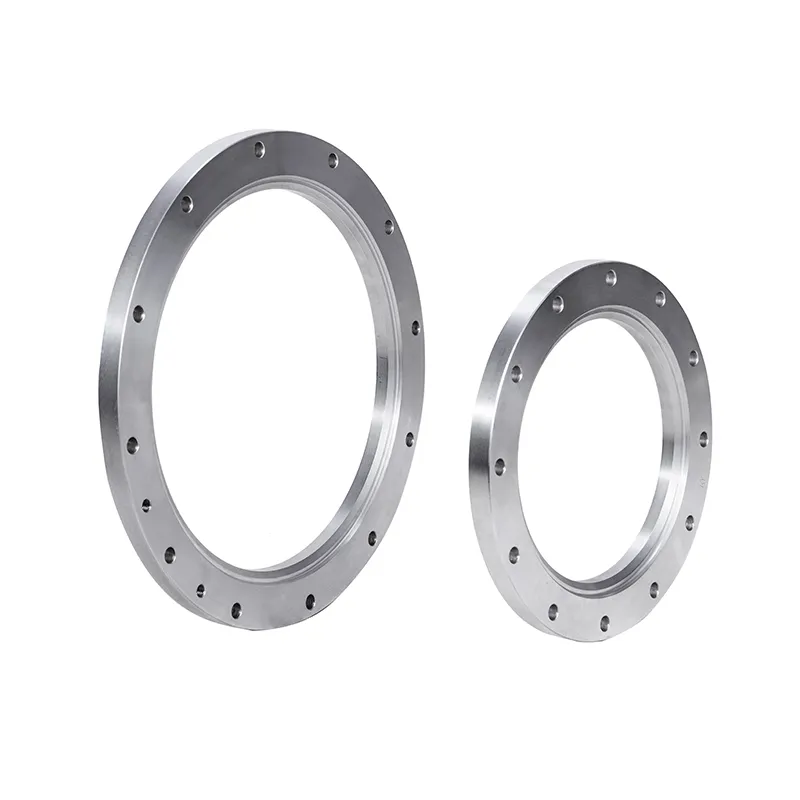

Кованое кольцо для изолятора
-

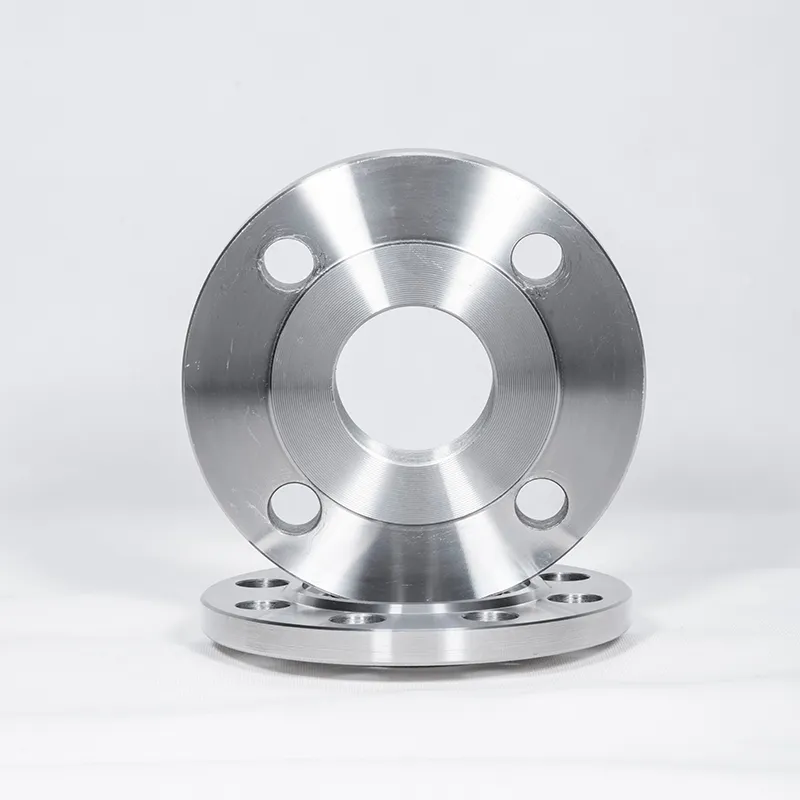

Фланец резьбовой
-
Фланец глухой
-
Кованые алюминиевые изделия по чертежу заказчика
-
Фланец свободный
-

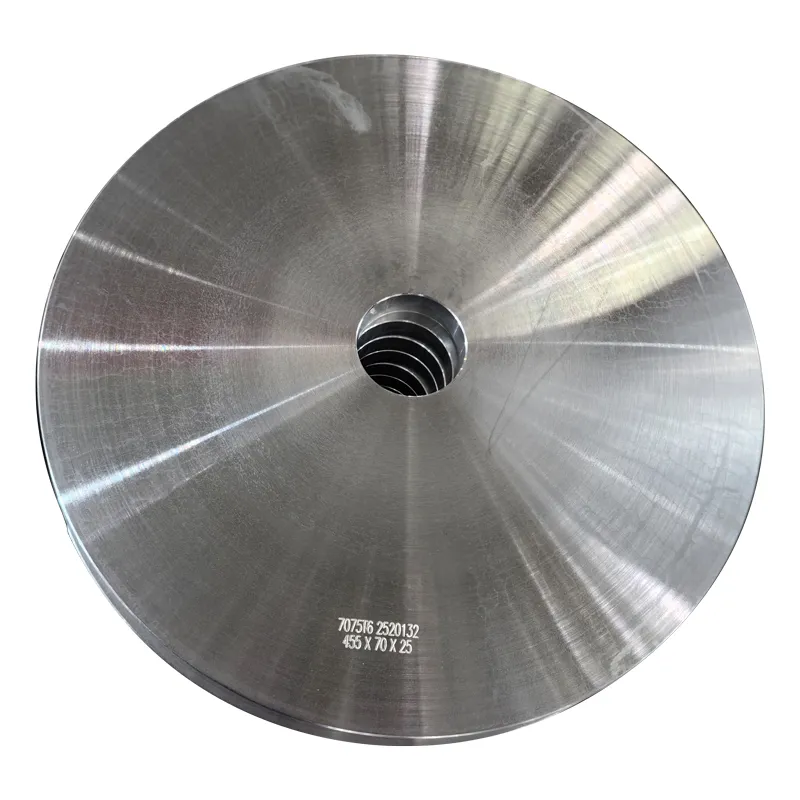

Кованое кольцо из алюминиевого сплава 7075-T651
-

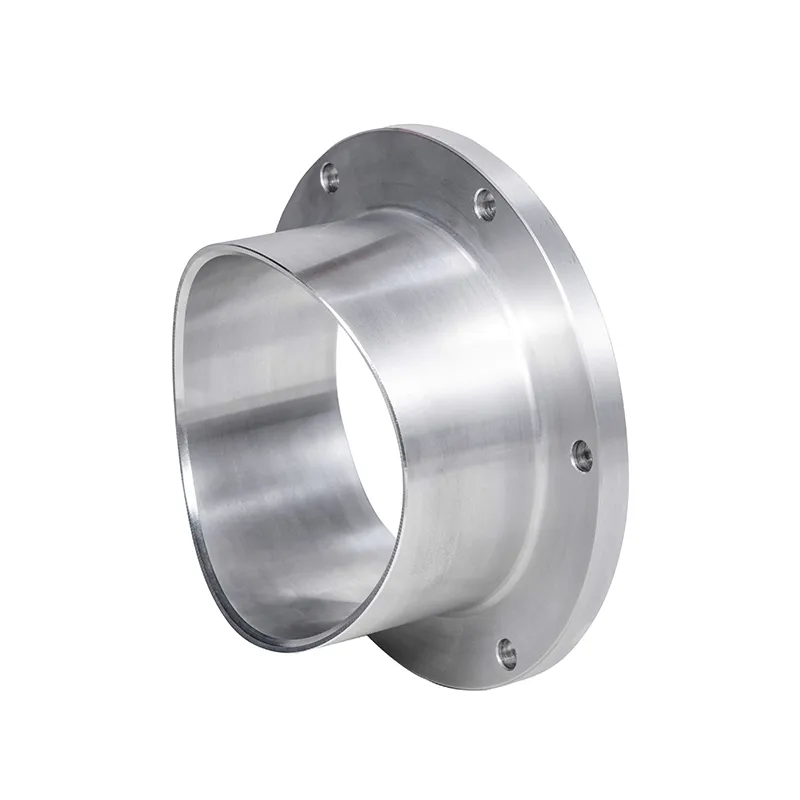

Фланец смотрового люка
-
Кованое кольцо из алюминиевого сплава 7075-T7352
-
Кованое кольцо из алюминиевого сплава 5083-H111
-

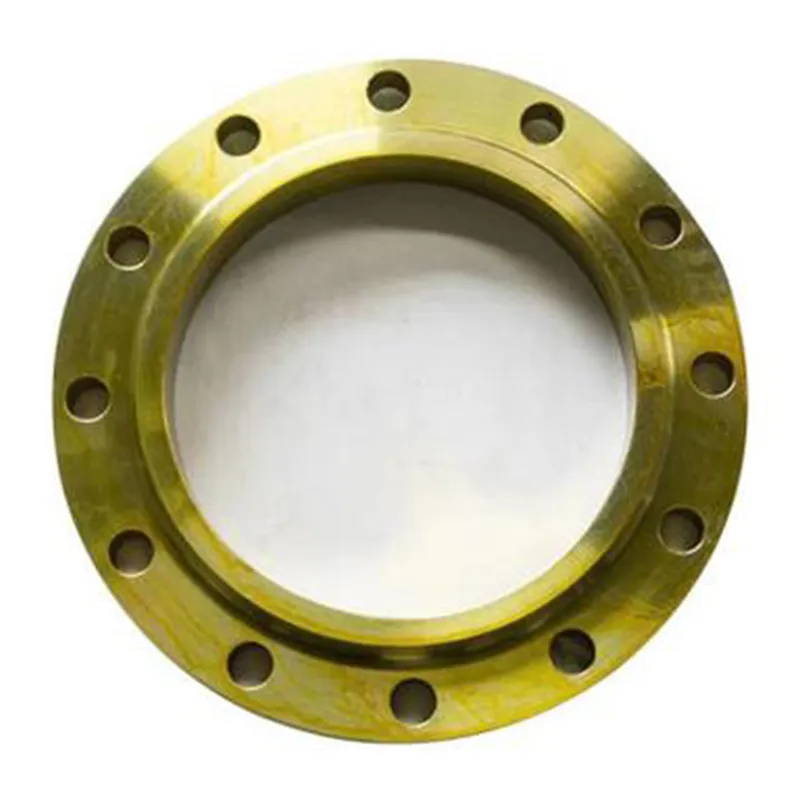

Фланец с жёлтым покрытием
-
Фланец с удлинённым горлом по ГОСТ

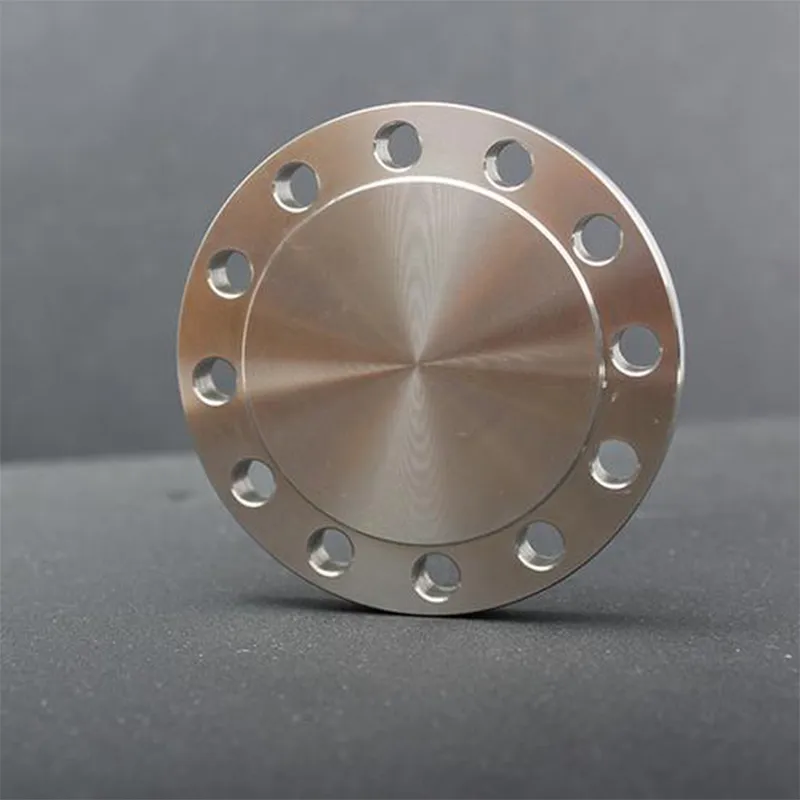

Фланец заглушка по ГОСТ ATK
Номер стандарта: ГОСТ 33259-2015 Дата публикации: 2015 год Дата введения в действие: 1 июля 2016 года Статус стандарта: Действующий Данный стандарт заменил множество старых стандартов советского периода (таких как ГОСТ 12815-80, ГОСТ 12816-80 и др.), являясь объединенным и модернизированным ст...
Описание
маркер
Номер стандарта: ГОСТ 33259-2015
Дата публикации: 2015 год
Дата введения в действие: 1 июля 2016 года
Статус стандарта: Действующий
Данный стандарт заменил множество старых стандартов советского периода (таких как ГОСТ 12815-80, ГОСТ 12816-80 и др.), являясь объединенным и модернизированным стандартом, направленным на гармонизацию с европейскими и международными стандартами (такими как EN 1092-1), при этом сохраняя традиционные требования рынков стран СНГ.
Основное содержание и область применения
ГОСТ 33259-2015 устанавливает присоединительные размеры, конструктивные исполнения, технические требования и методы маркировки стальных фланцев, используемых для арматуры, фитингов, сосудов и трубопроводов (номинальное давление от PN 2.5 до PN 250).
Его основная область применения включает:
1.Нефтяная и газовая промышленность
2.Химическая и нефтехимическая промышленность
3.Судостроение и офшорная индустрия
4.Энергетическая промышленность
5.Другие промышленные области, требующие фланцевых соединений высокого давления, высоких температур или высокой надежности

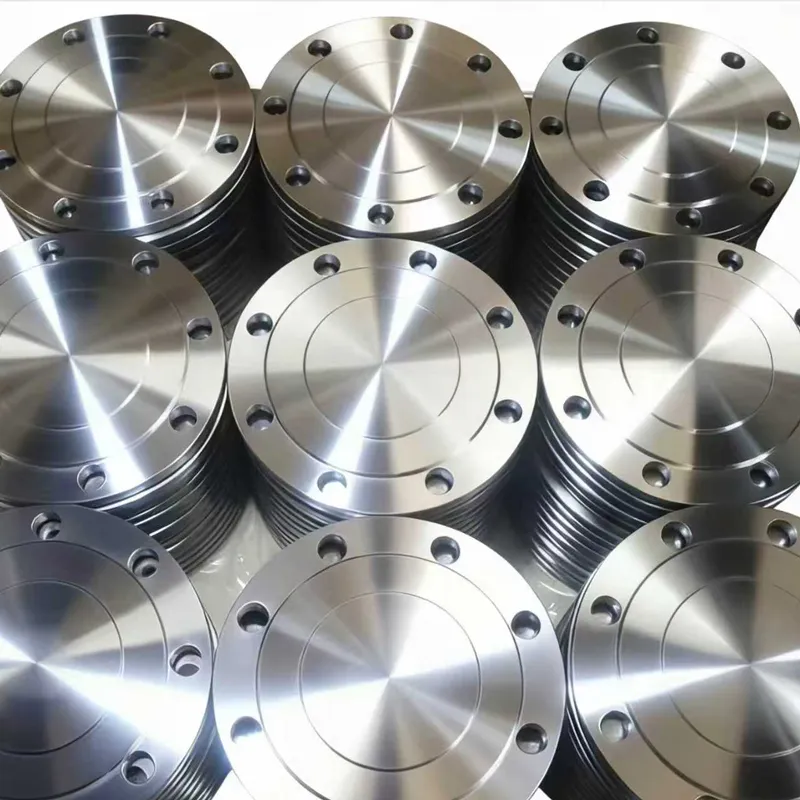

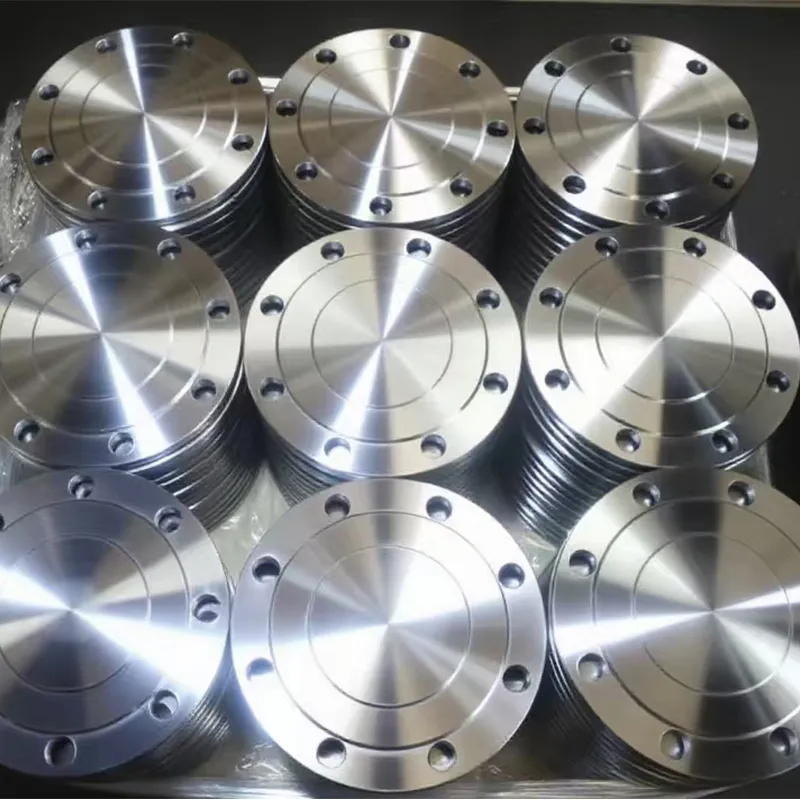

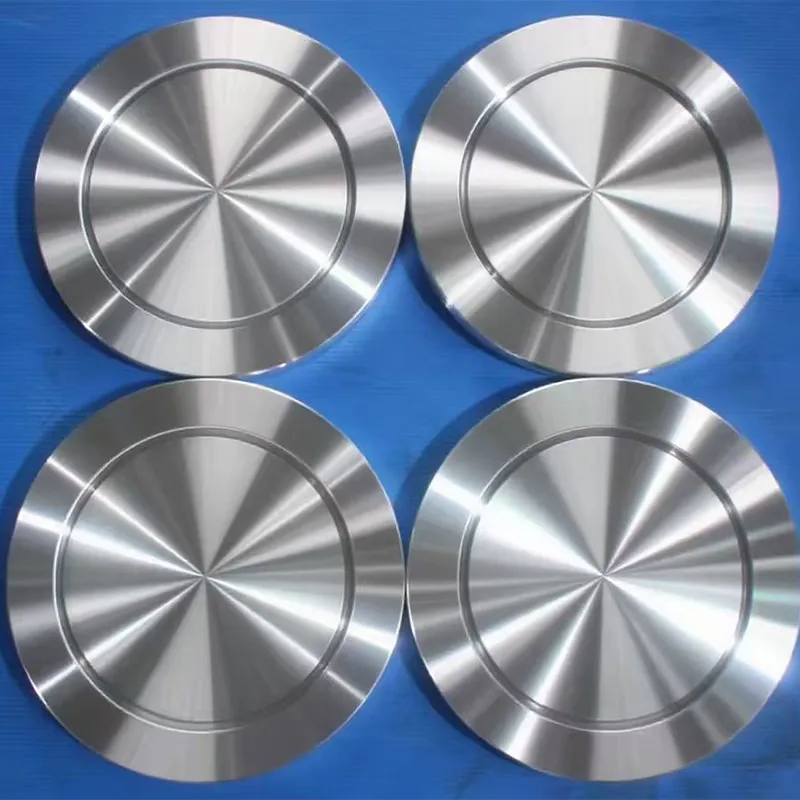

ГОСТ ATK · Глухой фланец: Используется для герметичного закрытия конца трубопровода.
Классы номинального давления (PN)
Стандарт определяет полный ряд классов давлений: от PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160 до PN 250. При этом PN 100 и выше являются классами высокого давления, менее распространенными в европейских стандартах, что демонстрирует охват стандартом особых условий высокого давления.
Формы уплотнительных поверхностей
Стандарт предусматривает различные формы уплотнительных поверхностей для Приспособление различным средам и давлениям:
1.Выступ: Наиболее распространенная форма, используется с мягкими прокладками (например, неметаллическими).
2.Выступ-впадина: Состоит из выступа и впадины, используемых в паре, прокладка располагается во впадине, обеспечивает хорошую центровку.
3.Шип-паз: Состоит из шипа и паза, используемых в паре, обеспечивает наилучшую герметичность, подходит для легковоспламеняющихся, взрывоопасных, токсичных сред.
4.Кольцевое соединение: Использует металлические кольцевые прокладки (например, овального или восьмиугольного сечения), применяется в условиях самых высоких давлений и температур (например, PN 100 и выше).
связаться с нами
Сопутствующие популярные продукты
Алюминиевый автомобильный диск
Фланец колеса из алюминиевого сплава является ключевым компонентом подшипника в ступице колеса ав...
Фланец плоский по ГОСТ
GOST 33259-2015 Дата публикации: 2015 год Дата введения в действие: 1 июля 2016 года Статус станд...

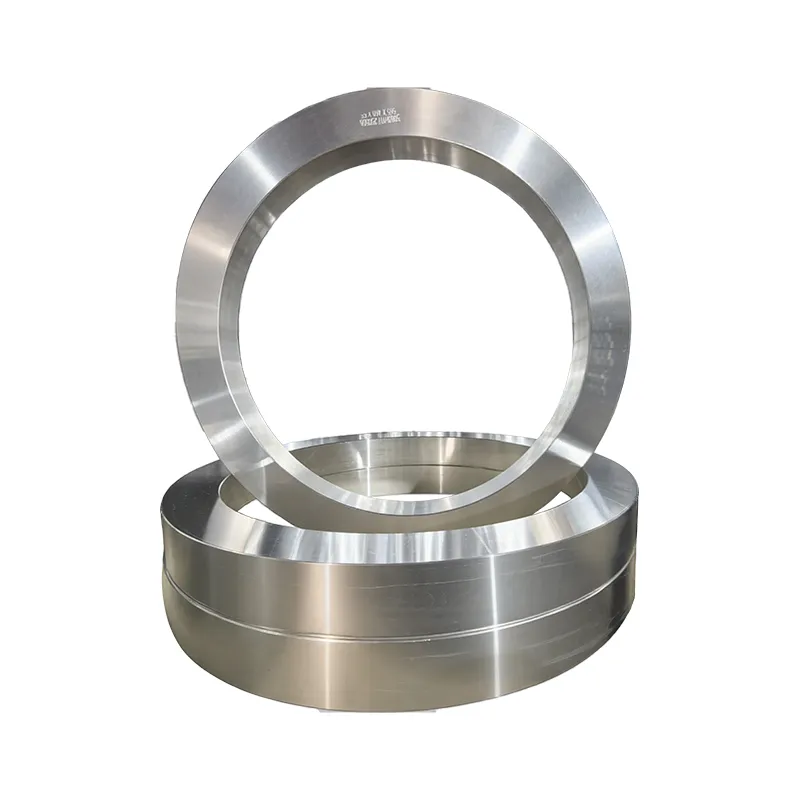

Кованое кольцо из алюминиевого сплава 5083-H111
кованое кольцо из алюминиевого сплава 5083 относится к кольцевым деталям, изготовленным из загото...

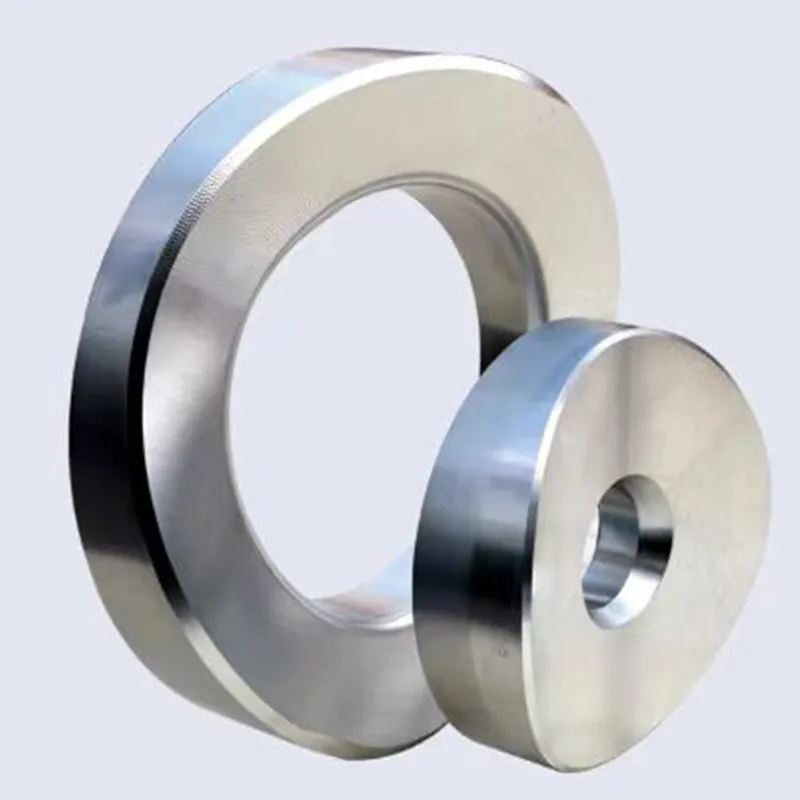

Фланец боковой трансформатора тока
Боковой фланец трансформатора относится не к обычной стандартной детали, а к соединительному флан...

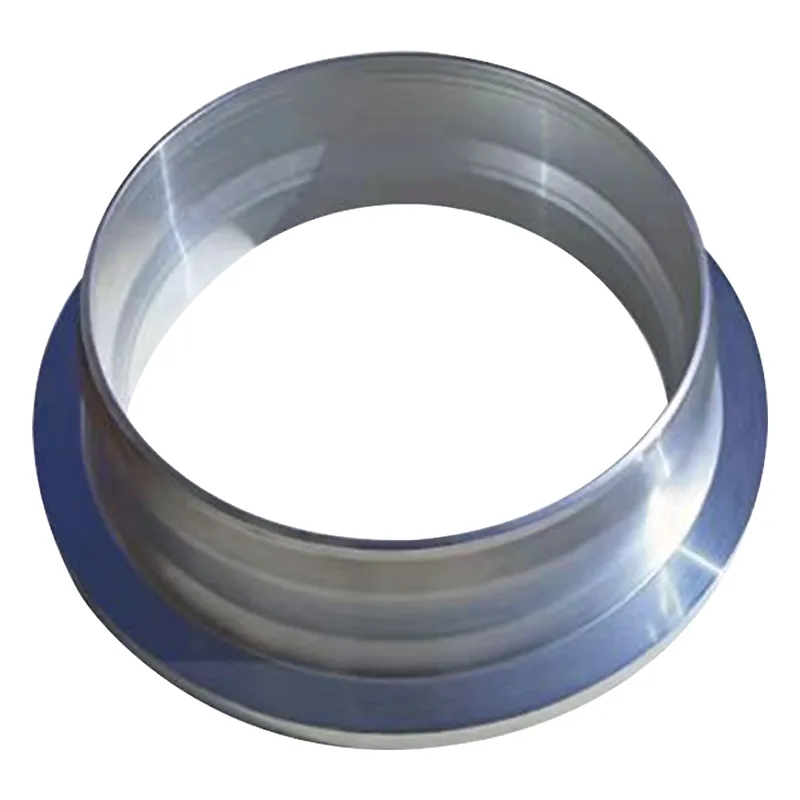

Фланец с удлинённым горлом из алюминиевого сплава 6082-T6
Алюминиевый сплав 6082 представляет собой термообрабатываемый армированный сплав алюминий-магний-...

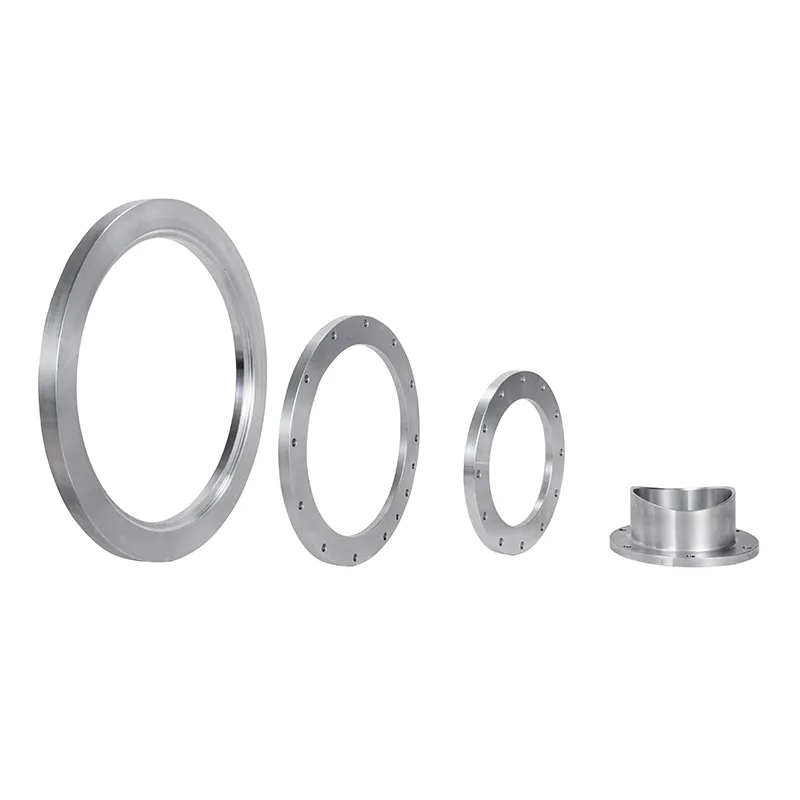

Алюминиевый фланец для ГИС/ГИЛ высоковольтных выключателей
В высоковольтных распределительных устройствах фланцы из алюминиевого сплава являются ключевыми к...

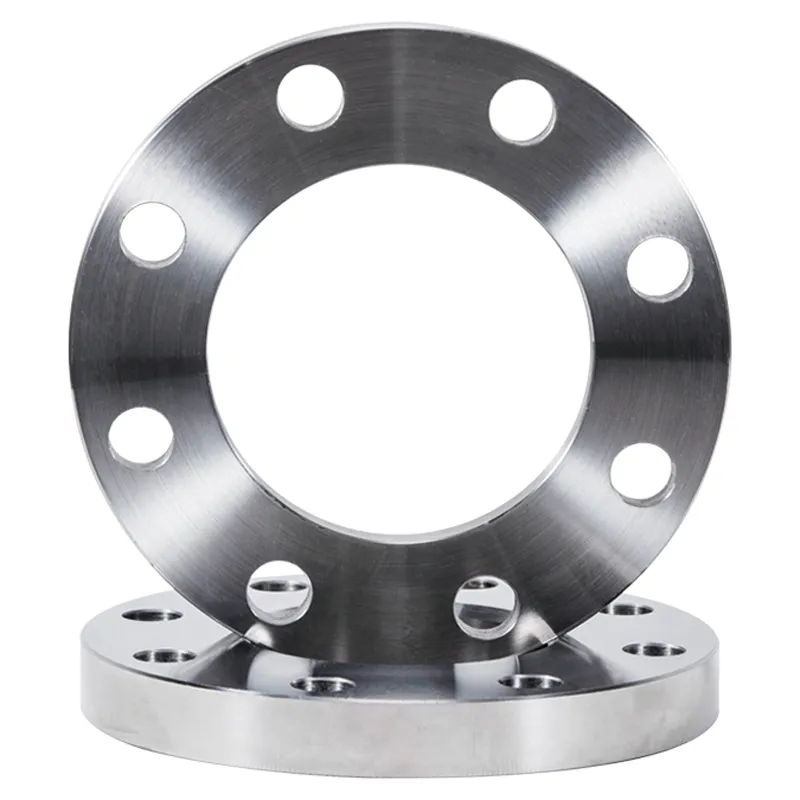

Фланец плоский
Плоский фланец является наиболее широко используемым и базовым типом фланца в промышленных трубоп...

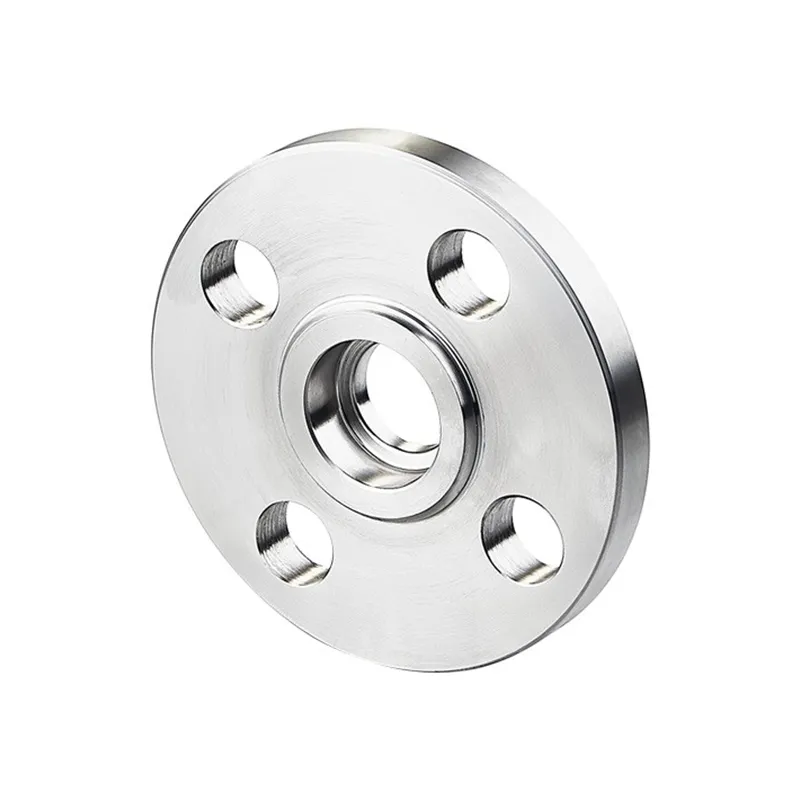

Фланец под приварку в раструб
SW фланец - это аббревиатура от Фланец с раструбной сваркой, его стандартное китайское название -...

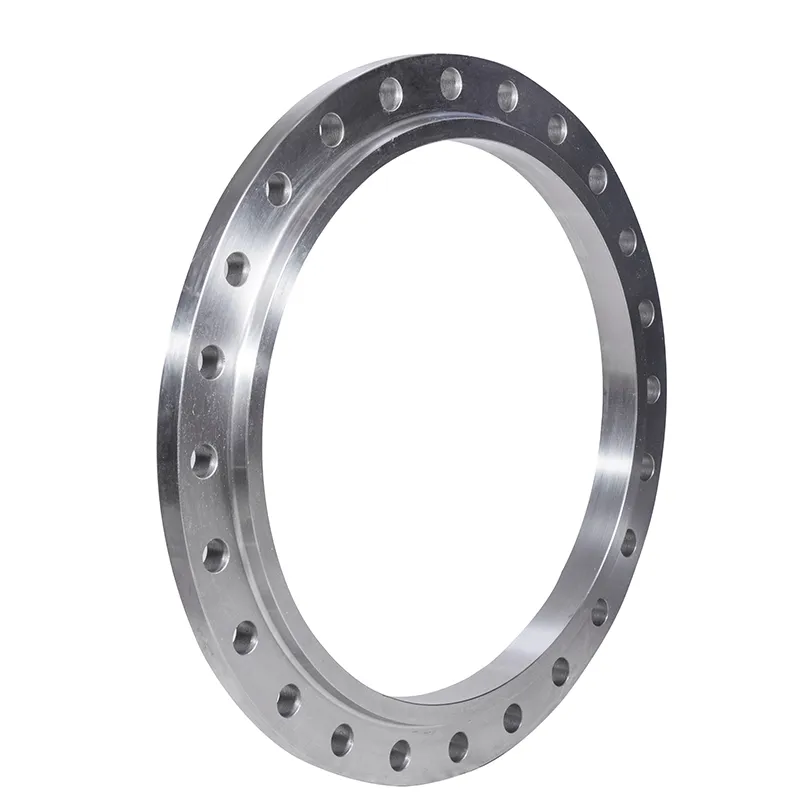

Фланец свободный
Скользящий фланец, английское название Накидной фланец, сокращенно SO фланец. Его определение: фл...

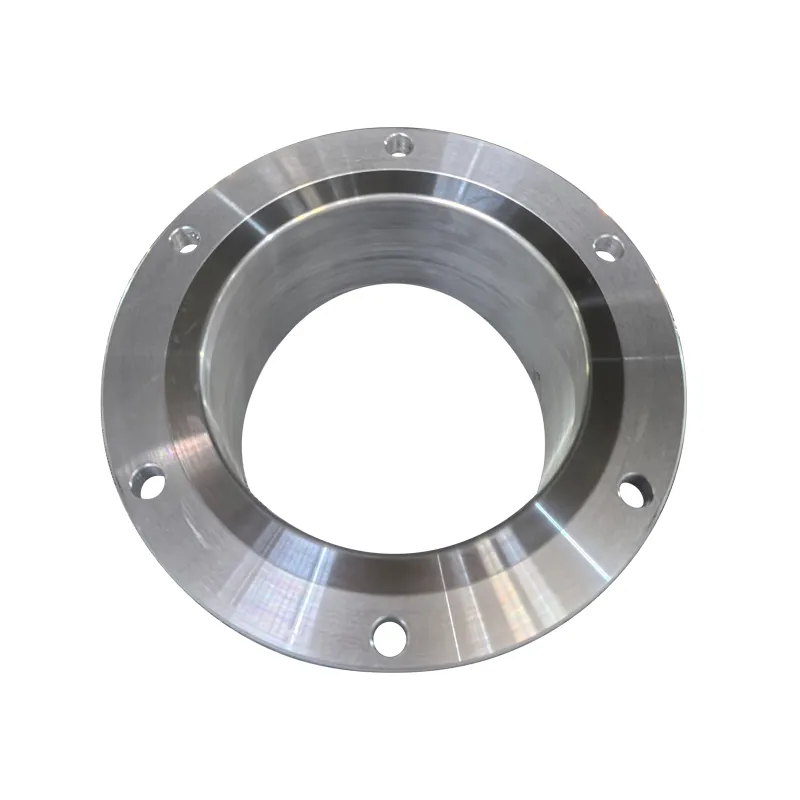

Кованое кольцо из алюминиевого сплава 7075-T7352
Кованое кольцо из алюминиевого сплава 7075 относится к кольцевым деталям, изготовленным из загото...

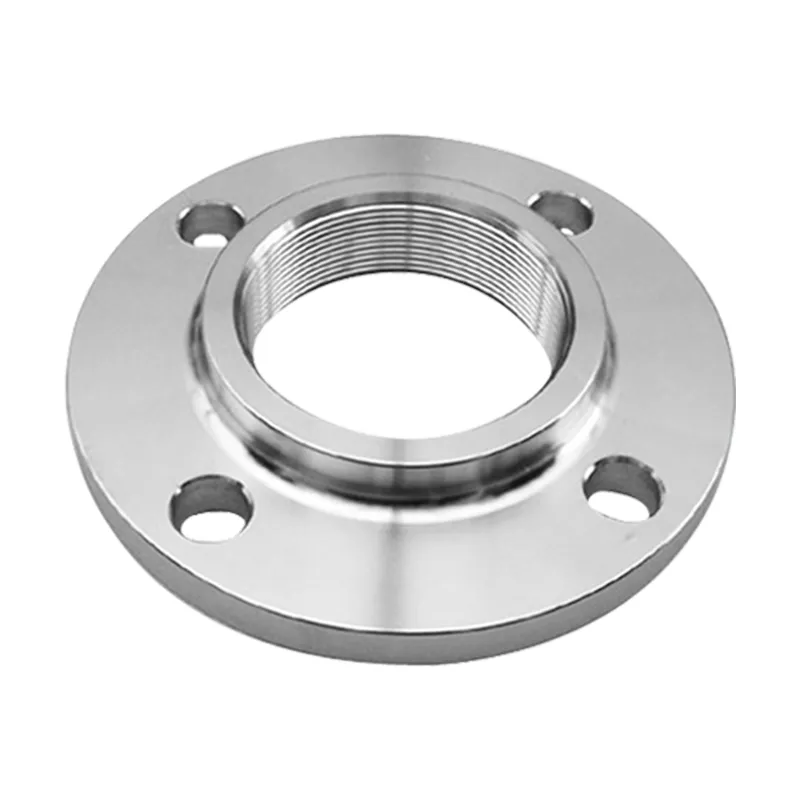

Фланец по ANSI B16.5
Стандартный фланец ANSI B16.5 - это стандарт, выпущенный ASME (Американским обществом инженеров-м...

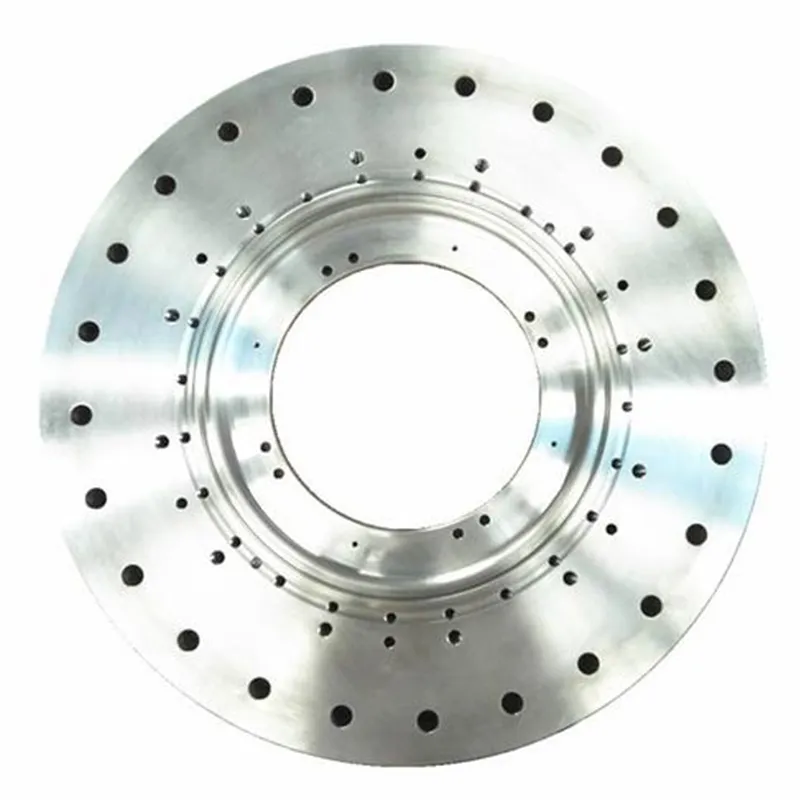

Кованые алюминиевые изделия по чертежу заказчика
В качестве ключевого соединительного компонента в современной промышленности фланцы из алюминиево...

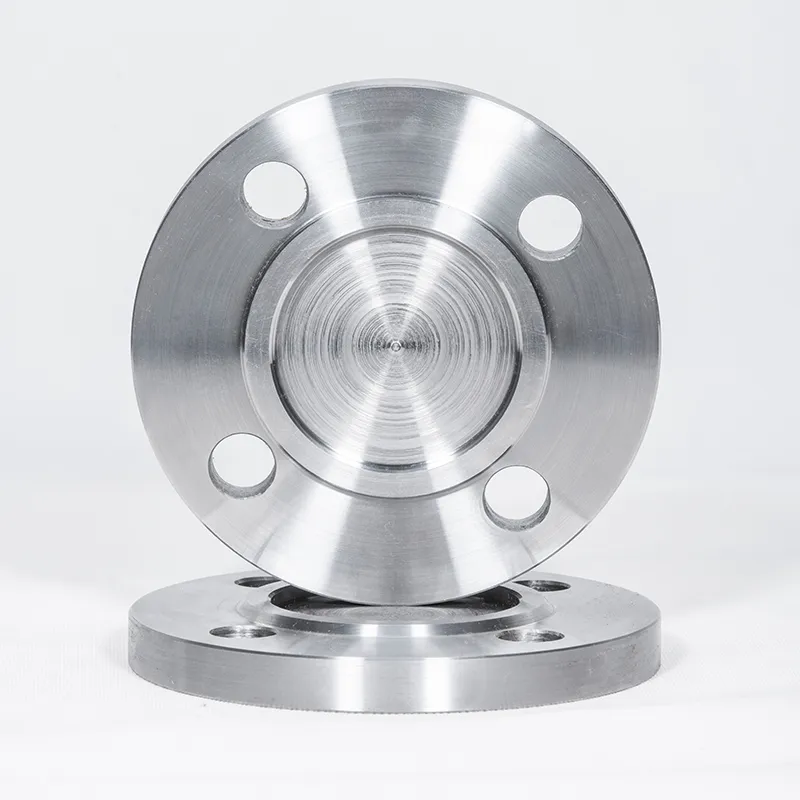

Фланец глухой
Основная функция глухого фланца - изоляция и герметизация, конкретно применяется в следующих сцен...

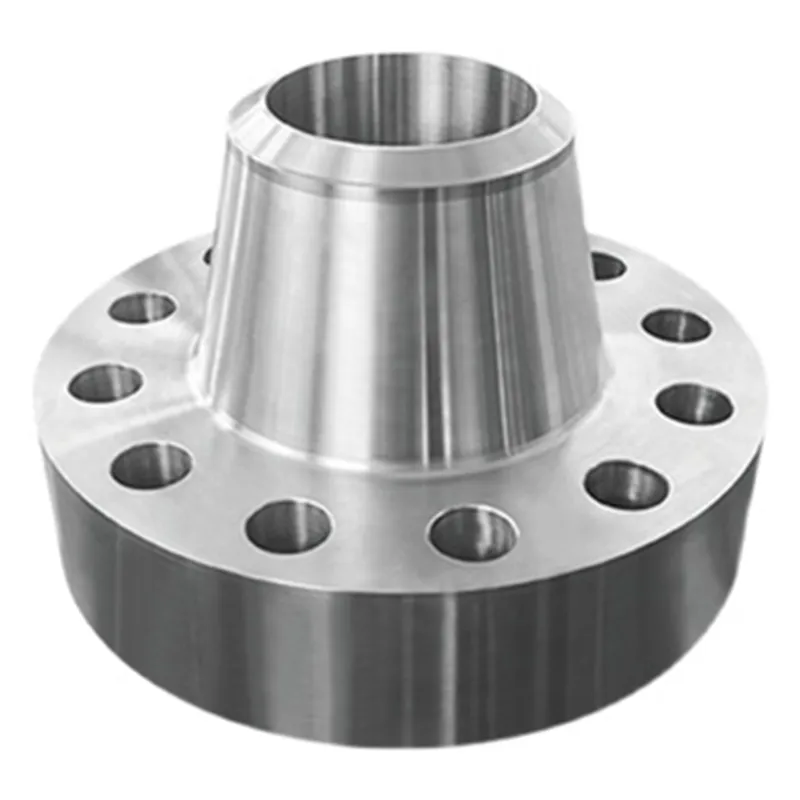

Фланец по ASME B16.5 CLASS 1500
ASME B16.5 выпускается и управляется ASME (Американским обществом инженеров-механиков). Обычно он...

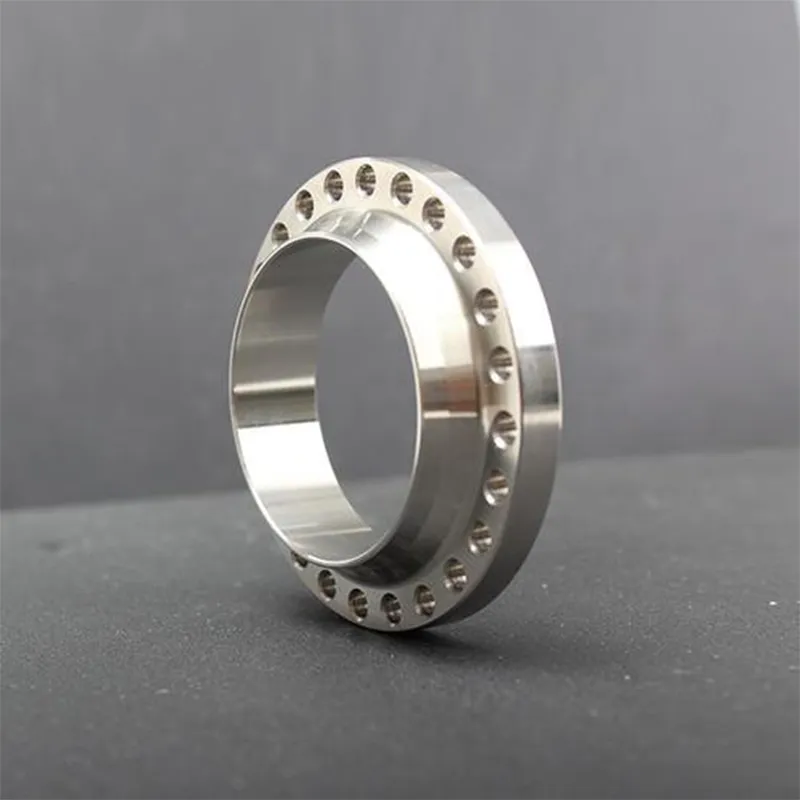

Специальный фланец по чертежу заказчика
Обработка чертежей” относится к процессу, посредством которого заказчики предоставляют чертежи ко...

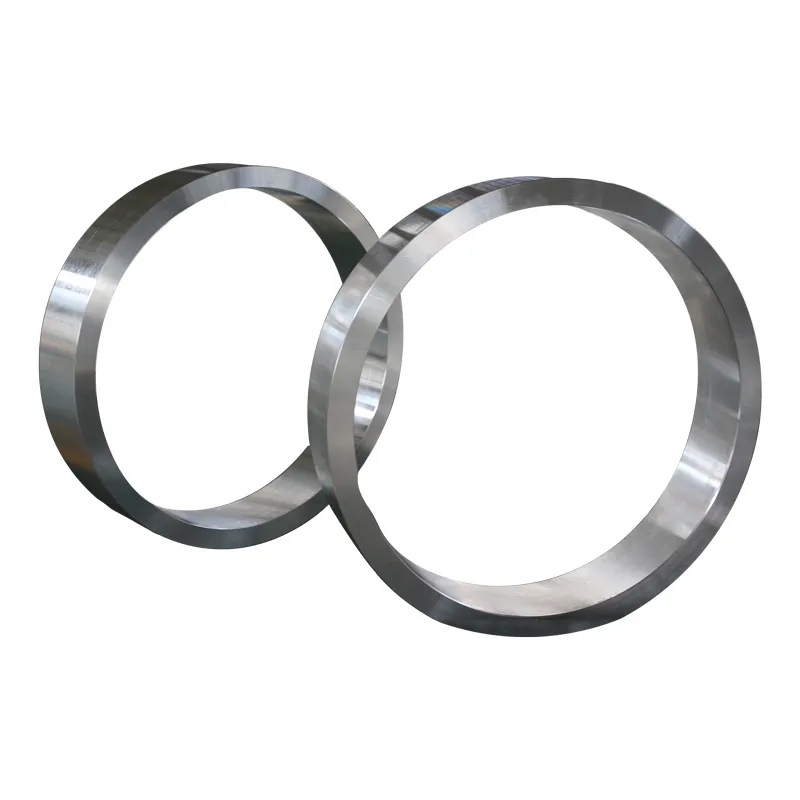

Кованое кольцо из алюминиевого сплава 5083-H112
