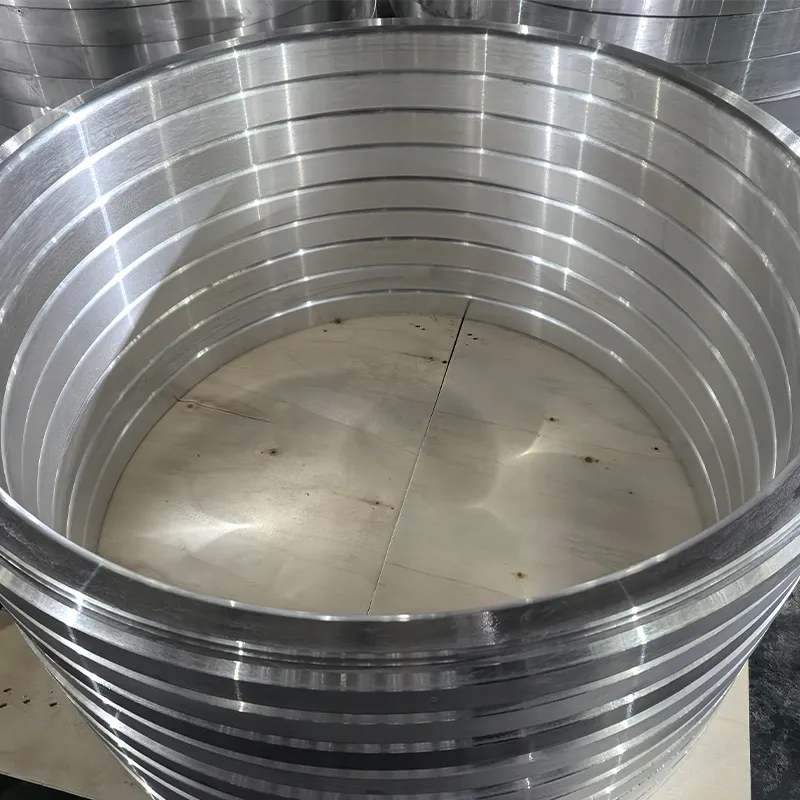

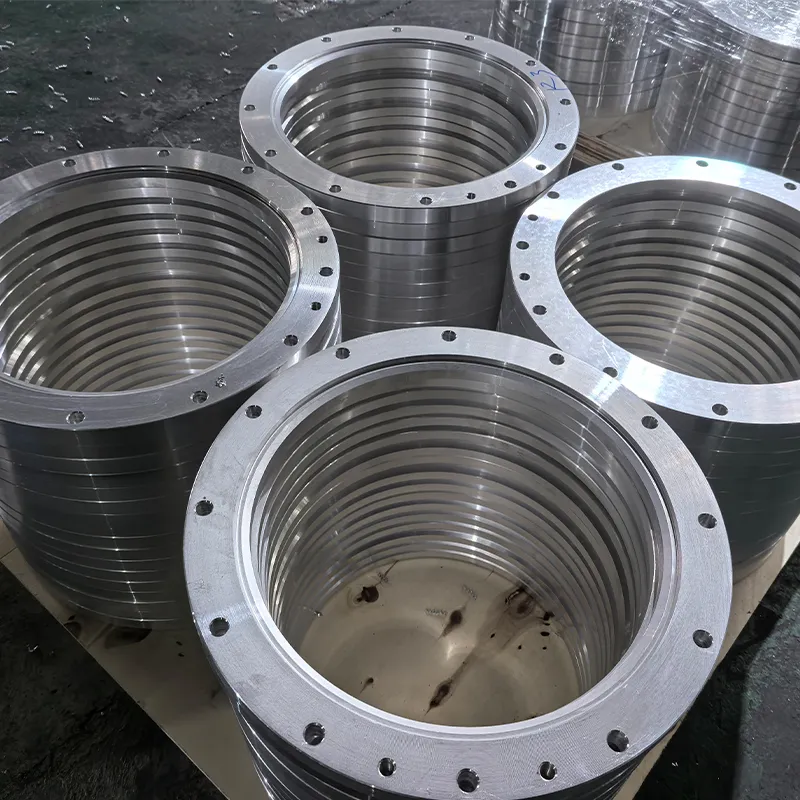

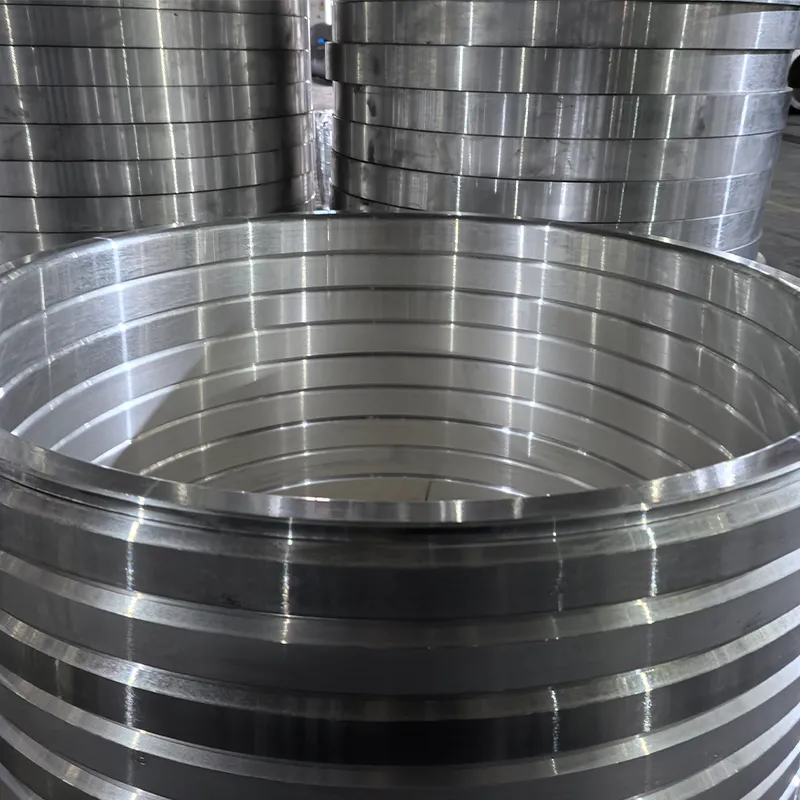

Алюминиевый фланец для ГИС/ГИЛ высоковольтных выключателей
В высоковольтных распределительных устройствах фланцы из алюминиевого сплава являются ключевыми конструктивными деталями, используемыми для соединения различных функциональных узлов (таких как автоматические выключатели, разделительные выключатели, трансформаторы, шинопроводы и т.д.).Он должен ...
Описание
маркер

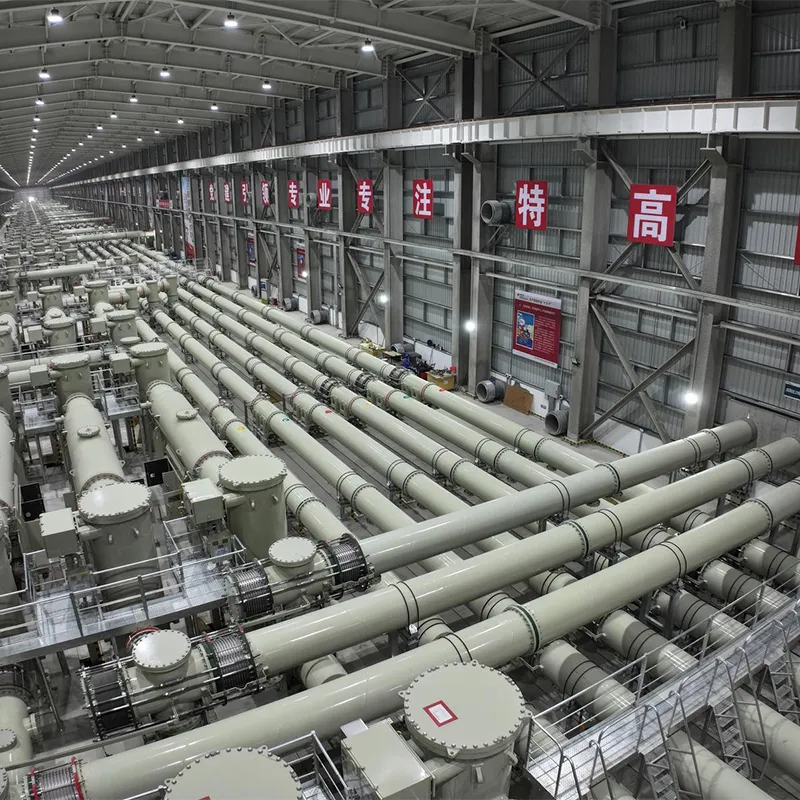

В высоковольтных распределительных устройствах фланцы из алюминиевого сплава являются ключевыми конструктивными деталями, используемыми для соединения различных функциональных узлов (таких как автоматические выключатели, разделительные выключатели, трансформаторы, шинопроводы и т.д.).Он должен не только обеспечивать механическое соединение и точное совмещение двух отсеков, но и обеспечивать высокую герметичность, а изолирующая и дугогасящая среда - газообразный гексафторид серы (SFF) - надежно герметизируется внутри металлического корпуса при номинальном давлении (обычно 0,4-0,6 МПа).Из-за особенностей сценариев применения к фланцам GIS предъявляются гораздо более высокие требования к свойствам материала, технологии изготовления и контролю качества, чем к обычным промышленным фланцам.
Фланец GIS - это не простая соединительная деталь, он должен соответствовать следующим строгим требованиям:
1.Абсолютная герметичность: это самое основное и важное требование.Утечка SFP-газа означает ухудшение характеристик изоляции, что может привести к серьезным авариям, связанным с безопасностью.Обычно требуется, чтобы годовой уровень утечки составлял менее 0,5% или даже 0,1%.
2.Высокая механическая прочность и жесткость: он должен выдерживать напряжение, создаваемое внутренним давлением сжиженного природного газа, предварительную нагрузку на болт во время установки и возможные внешние нагрузки (например, сейсмические нагрузки), чтобы гарантировать, что он не деформируется при длительной эксплуатации.
3.Отличная электропроводность: Как часть электрической цепи, фланец должен обладать хорошей электропроводностью, чтобы обеспечить плавное прохождение тока и избежать локального перегрева.Обычно для соединения с проводником используются емкостные изоляторы или вставные контакты.
4.Легкий вес: Общий объем ГИС-оборудования огромен, а использование алюминиевого сплава низкой плотности позволяет эффективно снизить вес оборудования и облегчить транспортировку и установку.
5.Хорошее качество изготовления: Материал должен быть прост в литье, ковке и механической обработке для формирования сложных уплотнительных канавок и отверстий для винтов, а также для обеспечения чрезвычайно высокой точности размеров и чистоты поверхности.
Фланцы GIS в основном изготавливаются из литого алюминиевого сплава или кованого алюминиевого сплава, предпочтительная марка - 5083.
5083-Ковка на выбор:
1.Преимущества: Относится к серии антикоррозийного алюминия Al-Mg, обладающего превосходной коррозионной стойкостью, хорошей прочностью и отличной свариваемостью.
2.Применение: Чаще используется для соединения шин, а экструдированные длинные трубы соединяются с фланцами сваркой, образуя GIL (газоизолированную металлическую линию электропередачи).
Фланец из алюминиевого сплава в высоковольтном распределительном устройстве является высокотехнологичным компонентом, который объединяет механическое соединение, высоковольтное уплотнение и токопроводимость.Его производительность напрямую определяет безопасность, надежность и срок службы ГИС-оборудования.Начиная с высококачественных материалов из алюминиевого сплава A356 и заканчивая прецизионным литьем, механической обработкой с ЧПУ, неразрушающим контролем и строгой технологией сборки, каждый шаг отражает передовой уровень производства энергетического оборудования высокого класса.Хотя это и ненавязчиво, это “невоспетый герой”, который следит за безопасной работой электросети.
